La Enigma modelo A28, también conocida como Zählwerksmaschine (máquina contadora) [4], es una máquina de cifrado Enigma, desarrollada en 1928 por Chiffriermaschinen AG (ChiMaAG) en Berlín (Alemania). Fue la primera Enigma que utilizó un mecanismo alternativo de paso de rotores accionado por ruedas dentadas y piñones en lugar de la disposición más común de trinquetes y gatillos. Los tres rotores de cifrado tienen 17, 15 y 11 muescas de rotación respectivamente y el reflector (UKW) se mueve durante el cifrado. La máquina también se conoce con el nombre de Ch.15. Fue sustituida en 1931 por la Enigma G (G31).

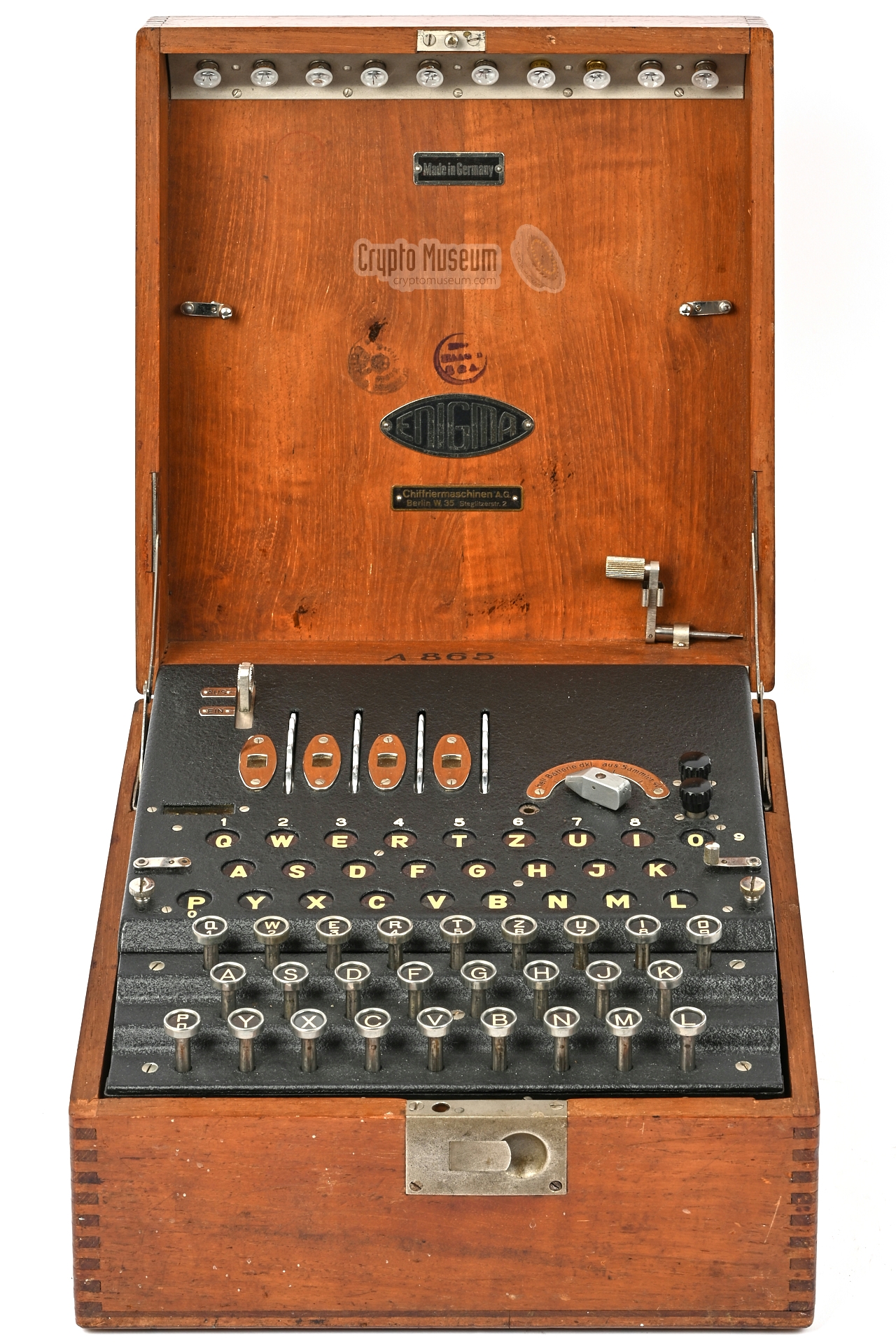

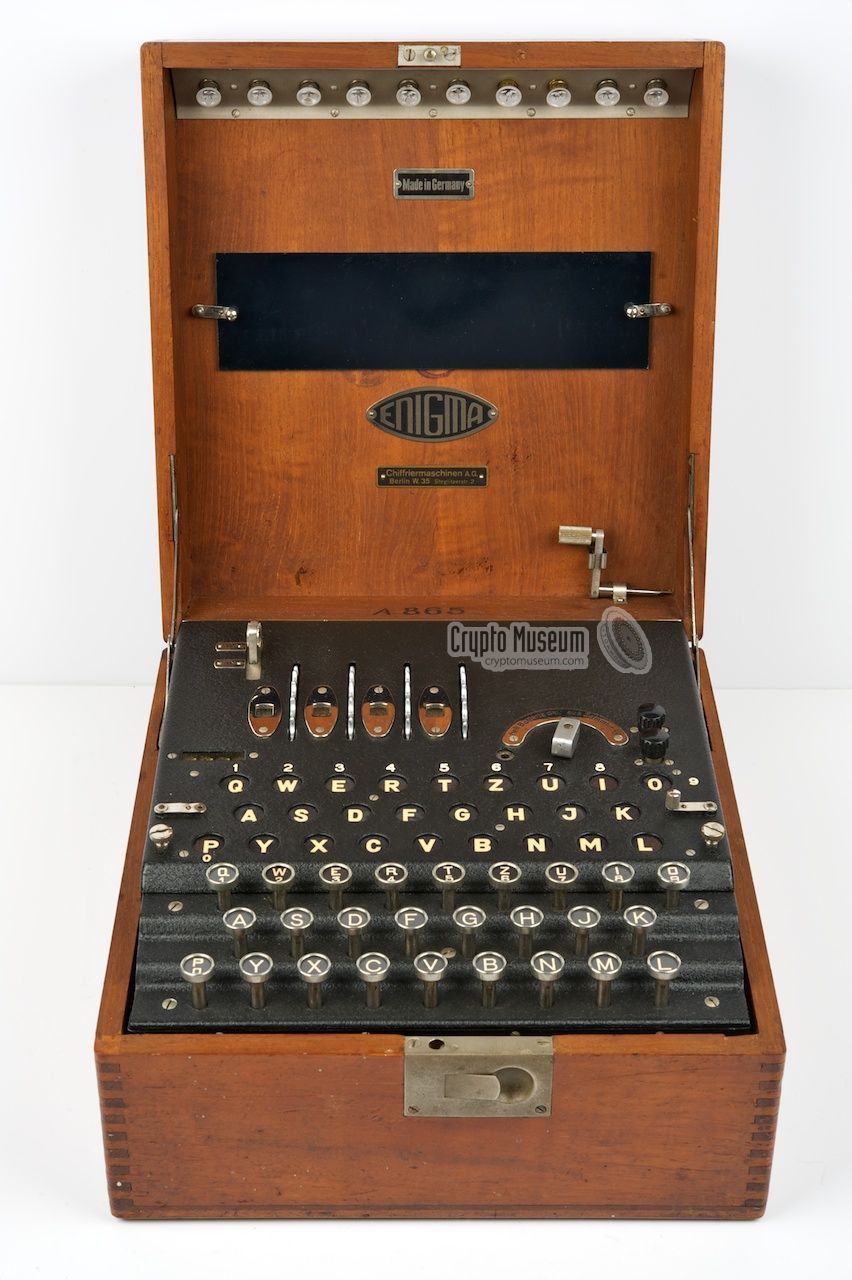

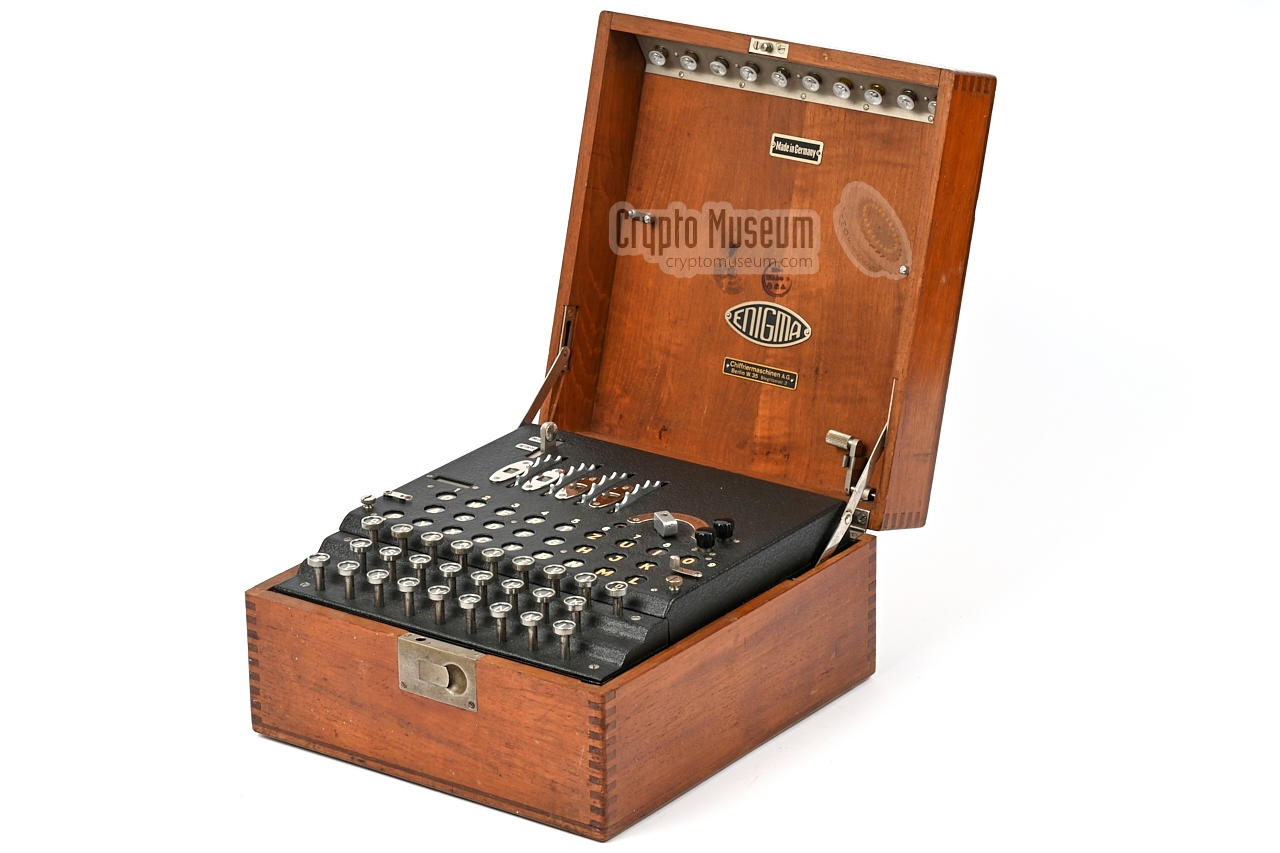

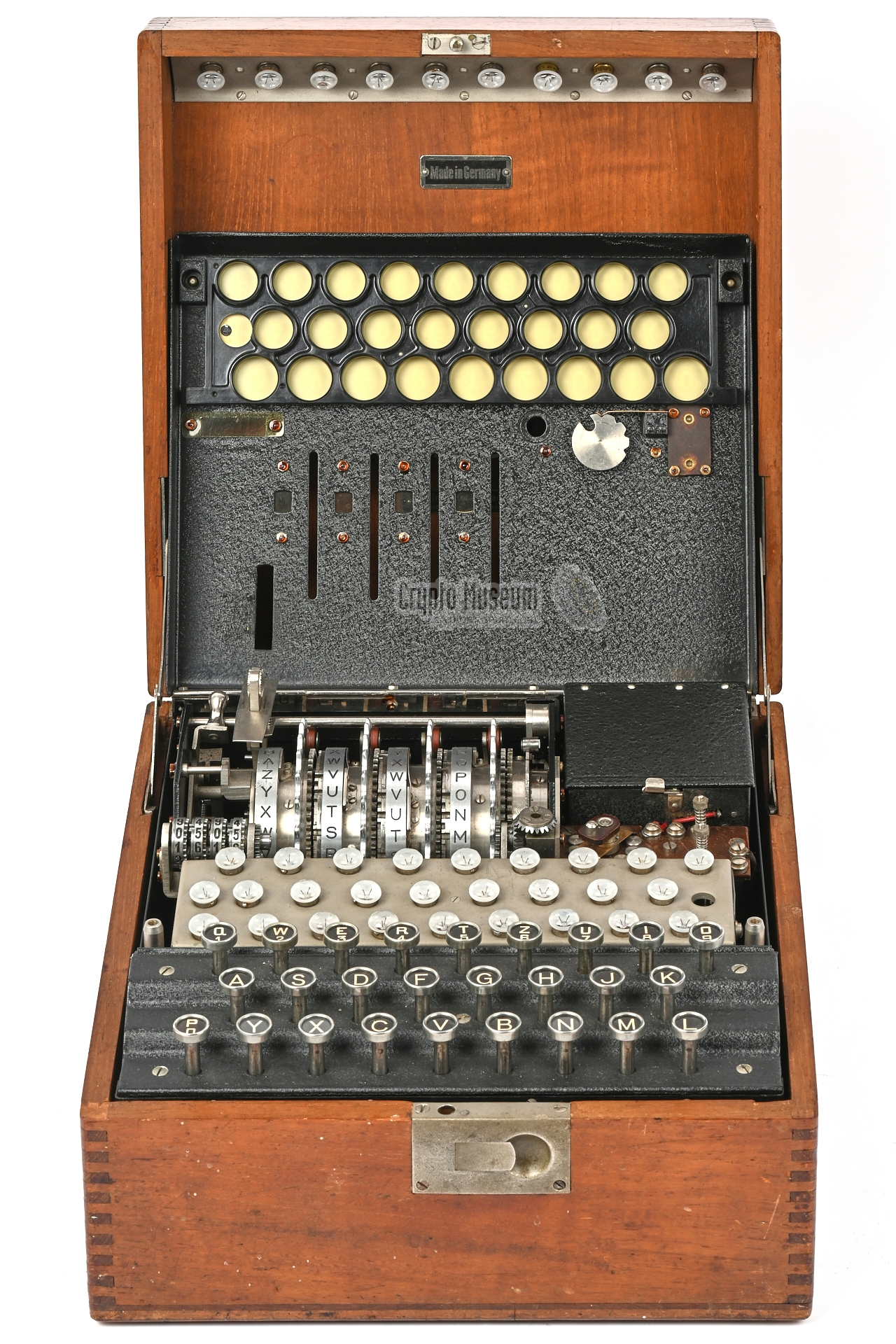

La máquina está alojada en una caja de transporte de madera con una tapa superior abatible, y tiene aproximadamente la misma forma que la Enigma K. Dentro de la máquina hay cuatro rotores, de los cuales el situado más a la izquierda es el reflector (en alemán: Umkehrwalze, o UKW). Todos los rotores tienen letras en su circunferencia. Cada uno de los cuatro rotores puede colocarse en una posición determinada.

Este modelo de enigma tiene varias características que no tenían máquinas anteriores como la Enigma K y la Enigma I. Tiene un contador que se incrementa con cada pulsación de tecla y un mecanismo de pasos accionado por ruedas dentadas firmemente acopladas.

Como resultado, el mecanismo puede girar hacia adelante y hacia atrás cualquier número de pasos sin perder el sincronismo. Para accionar manualmente el mecanismo de pasos, se puede introducir una manivela -guardada en la tapa de la caja- en un orificio situado a la derecha de los rotores. Además, los rotores de cifrado tienen 17, 15 y 11 muescas de rotación respectivamente, lo que provoca una rotación más frecuente de los rotores que en las máquinas Enigma normales. Obsérvese que en este modelo el UKW se mueve durante el cifrado.

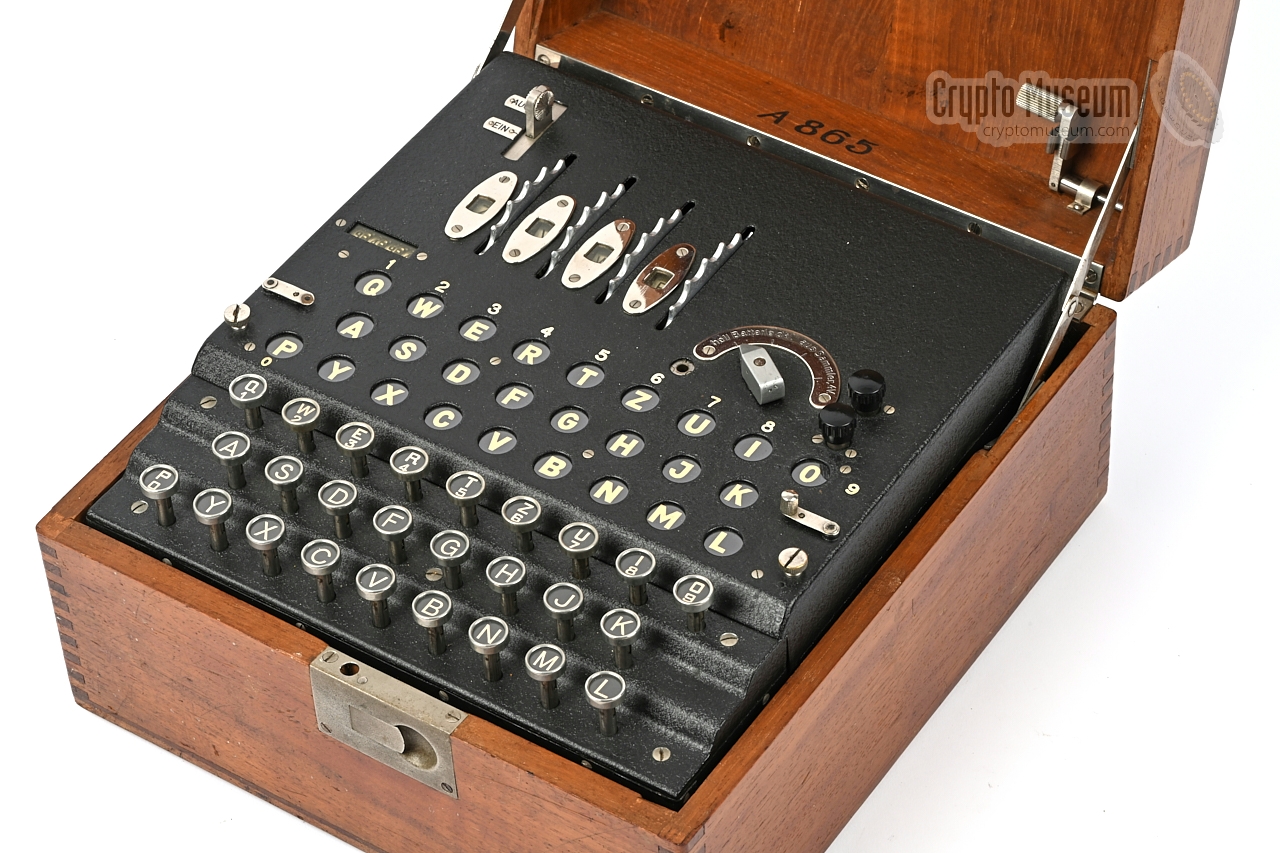

La máquina que se muestra aquí (con número de serie A865) se vendió a la Marina Real Holandesa, probablemente en 1928, como parte de una serie de seis máquinas idénticas [6]. Se desconoce cuántas máquinas Enigma A28 se fabricaron en total. Esta máquina fue sustituida en 1931 por la Enigma G.

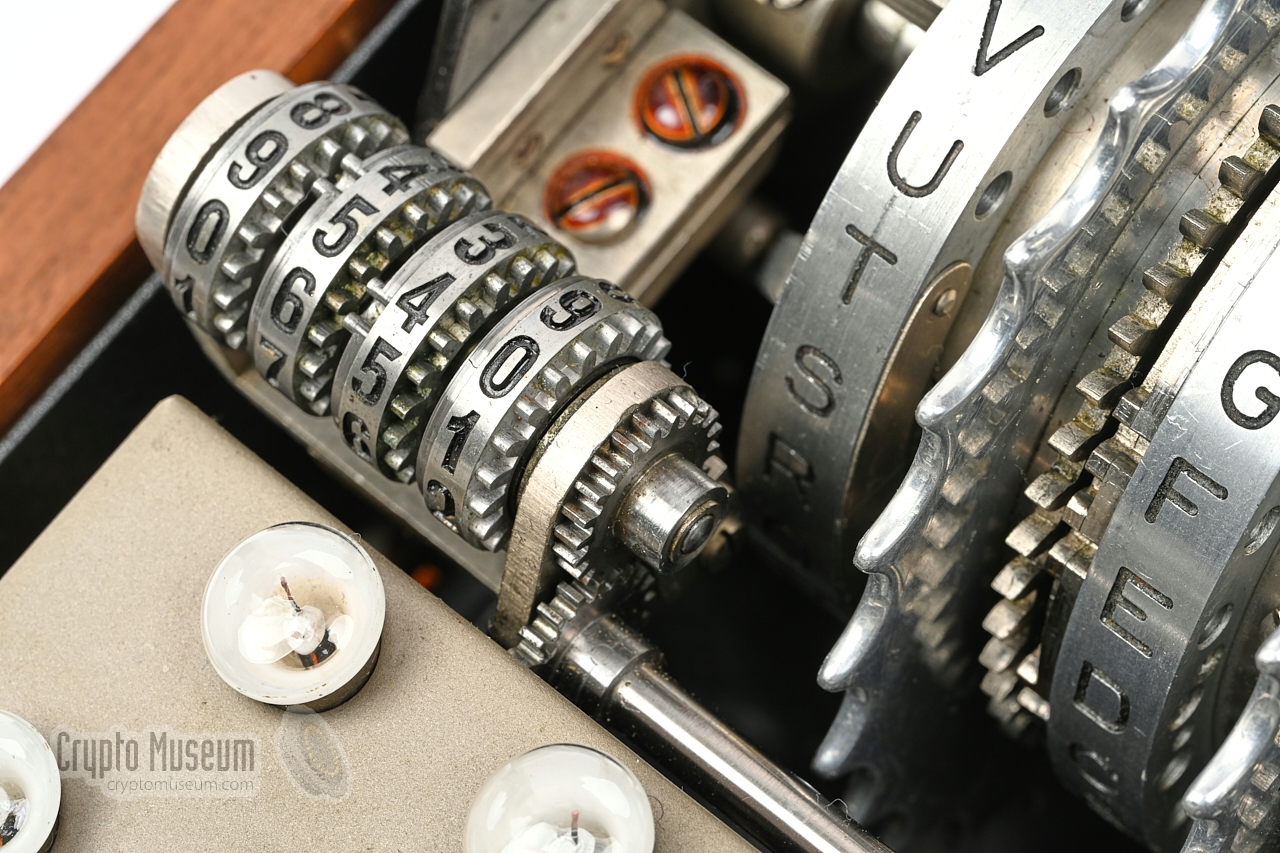

Un contador de cuatro dígitos a la izquierda de los rotores de cifrado se utiliza para contar el número de caracteres en un mensaje. El número de caracteres se envió a menudo en el preámbulo del mensaje y se utilizó principalmente para la verificación. Puesto que el contador no puede ser reajustado, el usuario tiene que anotar el número al principio del mensaje y restarlo del valor final al final.

Imágenes cortesía de Crypto Museum [9]

Índice

Características

Diferencias con otras máquinas

Historia

El eslabón perdido

Descripción técnica

Interior

Los rotores

Cableado de rotores y reflector

Máquinas relacionadas

Especificaciones

Documentación

Números de serie conocidos

Máquinas supervivientes

Referencias

Más información

Características

El siguiente diagrama ofrece una visión general de las características de la Enigma A28 Zählwerk. La unidad está alojada en una caja de transporte de madera de roble que mide 307 × 282 × 160 mm y pesa 11,3 kg (caja incluida). La tapa abatible del maletín contiene 10 bombillas de repuesto, una manivela y, opcionalmente, un filtro verde. También contiene un par de escudos de texto metálicos, el número de serie y los sellos de aceptación.

Sus brillantes rotores de cifrado y las coronas de configuración de rotores son claramente visibles en la parte superior de la tapa metálica de la máquina.

La máquina propiamente dicha consta de un teclado, un panel luminoso, un conjunto rotor, un interruptor de encendido y dos terminales para conectar una fuente de alimentación externa. En la mayoría de los casos, el aparato se alimentaba con una batería interna de 4,5 V. Hay cuatro coronas que sobresalen de la tapa superior. La situada más a la izquierda es el reflector (UKW); las otras son los tres rotores de cifrado. Los rotores y el UKW pueden colocarse en cualquiera de las 26 posiciones, y todos se mueven durante el cifrado. Las posiciones actuales de los rotores son visibles a través de cuatro ventanas situadas a la izquierda de cada rueda selectora. Además, hay un contador de 4 dígitos que se incrementa cada vez que se pulsa una tecla. La manivela sirve para corregir errores.

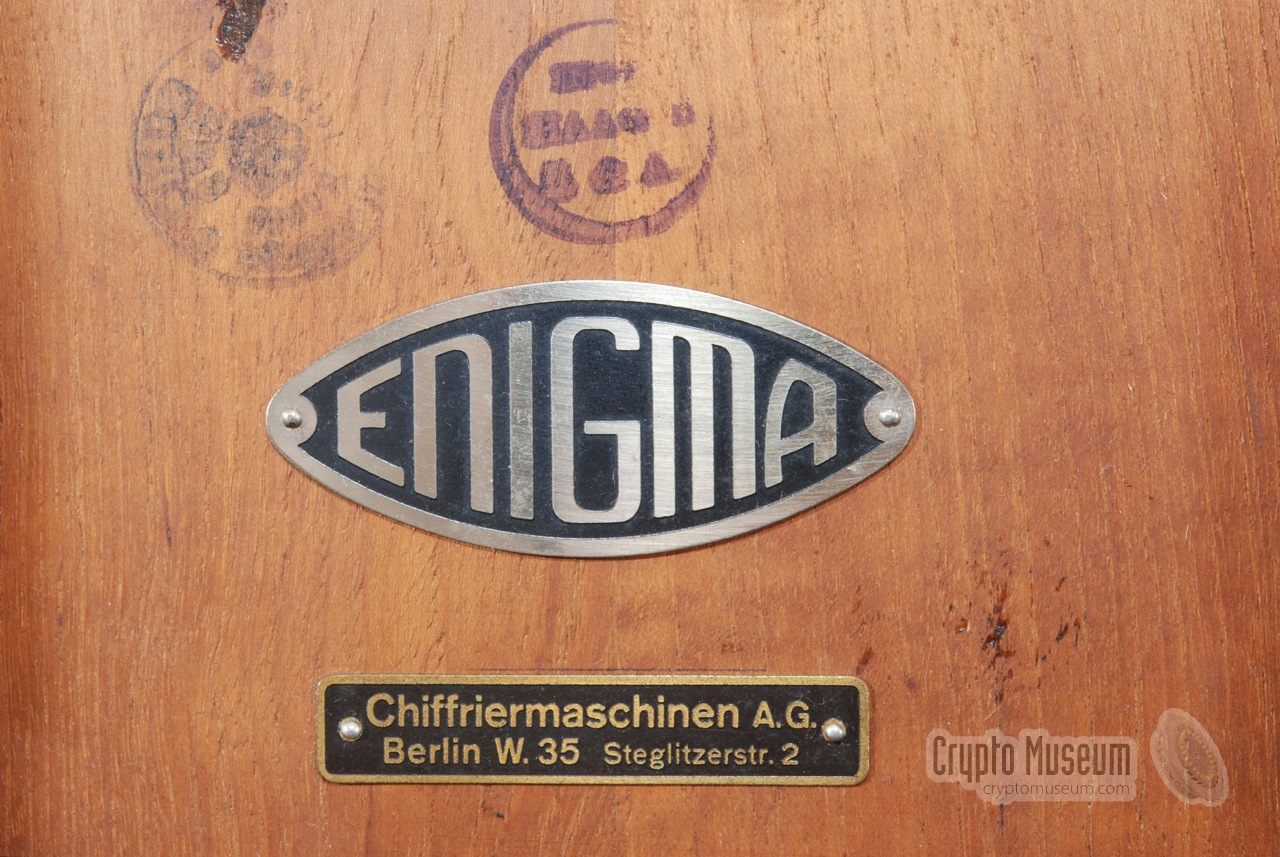

Dentro de la tapa de la caja hay tres escudos metálicos. De arriba a abajo: un escudo en el que se lee: Made in Germany (en inglés), un escudo ovalado con el logotipo de Enigma y un escudo rectangular con el nombre y la dirección del fabricante: Chiffriermaschinen Aktiengesellschaft (ChiMaAG) y su dirección en Berlín.

En 1934, el nombre de la empresa Chiffriermaschinen AG, pasó a ser Heimsoeth un Rinke.

Diferencias con otras máquinas

Con máquinas anteriores:

Mecanismo escalonado accionado por rueda dentada

Palanca de acoplamiento

Contador

Manivela (para correcciones)

Sin anomalía de doble paso

UKW accionado (se mueve durante el cifrado)

Dígitos encima del panel de luces

Dígitos en la fila superior de teclas

Caja pintada a mano

Anillo de muesca unido al anillo de letras

Los rotores ordinarios de una Enigma (izquierda) y los rotores de una Enigma Zählwerk (derecha)

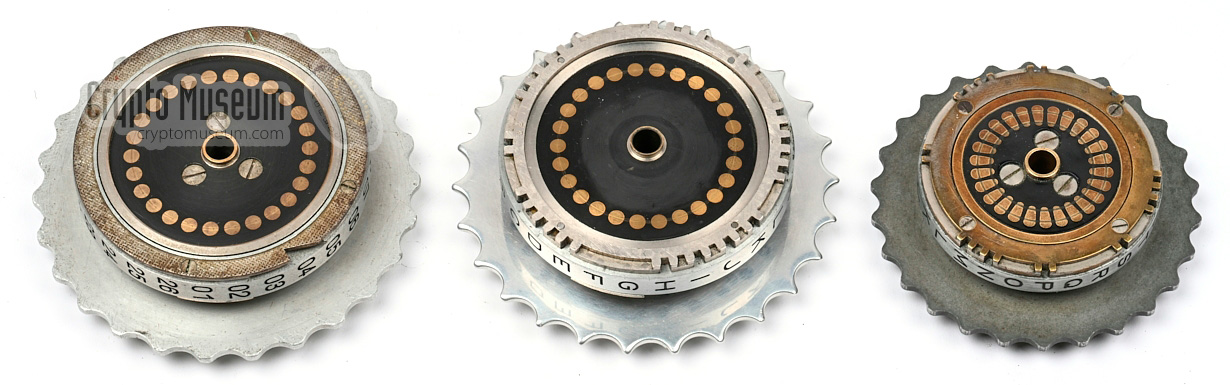

Lado izquierdo de rotores de Enigma I - Enigma A28 - Enigma G31.

Imágenes cortesía de Crypto Museum [9]

En el modelo posterior Enigma G31 Zählwerk se utilizan rotores más pequeños, como se ilustra a continuación. Para acomodar los contactos accionados por resorte, están dispuestos en zigzag, mientras que las almohadillas de contacto del otro lado tienen forma ovalada o de lágrima.

Los rotores de la máquina inicial Zählwerk (izquierda) y el modelo Enigma G31 (derecha)

Historia

Alrededor de 1926, el fabricante de Enigma Chiffriermaschinen AG inició el desarrollo de una serie de máquinas nuevas, todas ellas basadas en el chasis de la Enigma D comercial (A26). Para el Reichswehr (el predecesor de la Wehrmacht), desarrollaron la Enigma I y para varios otros clientes (civiles y militares) se introdujo la familia Enigma A27 (más tarde también conocida como Enigma K). Al mismo tiempo, se inició el desarrollo de una máquina mejorada que se describió de la siguiente manera: [5]

Glühlampen-Chiffriermaschine "ENIGMA" mit Zählwerk
und zwangläufiger Kupplung der Chiffrierwalzen.

Traducción: Enigma de lámparas con contador y rotores de cifrado acoplados. Dispone de un mecanismo de giro del rotor accionado por una rueda dentada que presenta un escalonamiento irregular, lo que la hace criptográficamente más fuerte que las Enigma D y K de escalonamiento regular. Todas estas máquinas tienen un contador que registra el número de pulsaciones de tecla, por lo que también se las conoce como Zählwerksmachine (máquina contadora) o Enigma Zählwerk (Enigma contadora).

Tras los primeros prototipos de 1927, la primera máquina con este mecanismo salió al mercado en 1928 con el nombre de Enigma A28 Zählwerk . Existen dos versiones de esta máquina (Mk.1 y Mk.2), la última de las cuales aparece en esta página. Tiene la misma forma que una Enigma K normal.

Unos años más tarde, en torno a 1930, se lanzó una versión de la máquina sólo para números, la Z30.

Con el tiempo, la Enigma A28 evolucionó hasta convertirse en la Enigma G (o modelo G31), más pequeña, que salió al mercado en 1931. Los dos modelos de Enigma son interoperables.

A la izquierda Enigma A28 Zählwerk y G31 a la derecha. Imagen cortesía de Crypto Museum [9]

Se desarrollaron tres versiones de la Enigma G, pero finalmente la rama Zählwerk del árbol genealógico de la Enigma se extinguió en torno a 1943 y no se desarrollaron más modelos basados en este principio. Parece probable que las máquinas Enigma de Zählwerk fueran demasiado caras de fabricar, de ahí el número relativamente pequeño de aproximadamente 350 máquinas Enigma G que se fabricaron.

➤ Más información sobre la Enigma G (G31)
➤ Historia completa de la Enigma G, por David Kenyon y Frode Weierud.

El eslabón perdido

Durante mucho tiempo, la gente se ha preguntado por qué la Enigma G (modelo G31 de 1931, también conocida como Enigma Abwehr) es tan diferente de otros modelos como la Enigma D y la Enigma I, y cómo se desarrolló. Las patentes DE534947 [1] y DE579555 [2] (1928) por supuesto se conocen, pero la máquina descrita en dichas patentes, es muy diferente del modelo G31 posterior.

Todo eso cambió cuando en 2007 Crypto Museum descubre una Enigma Zählwerk original que coincide con las descripciones de las patentes de 1928. La máquina, con número de serie A865, fue construida probablemente en 1928 y fue vendida a un cliente comercial en los Países Bajos. Se muestra en la imagen.

Se construyó extremadamente bien, utilizando sólo componentes de la más alta calidad y está claramente basada en el chasis de la anterior Enigma D (1926). De hecho, se ve como una Enigma D a primera vista. Tiene las mismas dimensiones, muestra cuatro rotores codificadores y tiene partes metálicas brillantes. Al igual que en la Enigma D, los tres rotores más a la derecha son los rotores de codificación reales, mientras que el de más a la izquierda es el reflector.

Sin embargo, a diferencia de la Enigma D, en la que el reflector (UKW) puede ser puesto en cualquiera de las 26 posiciones, el UKW de esta máquina se mueve durante el cifrado. Además tiene un contador (Zählwerk) a la izquierda de los rotores y es la primera máquina que cuenta con un mecanismo de rotación de rotores de rueda dentada. Aunque la construcción es diferente, la operación de la Enigma Zählwerk es idéntica a la de la posterior Enigma G.

En la parte superior izquierda de la máquina hay una palanca de metal con dos ajustes: AUS/EIN (OFF/ON). Esta se utiliza para desacoplar las ruedas dentadas, de modo que las rotores de cifrado se pueden mover libremente para ajustarlos a la posición de inicio deseada (Grundstelling o clave de base). La manivela (utilizada para enrollar todo el mecanismo de paso de rotores hacia adelante y hacia atrás) se almacena en la esquina inferior derecha de la tapa superior.

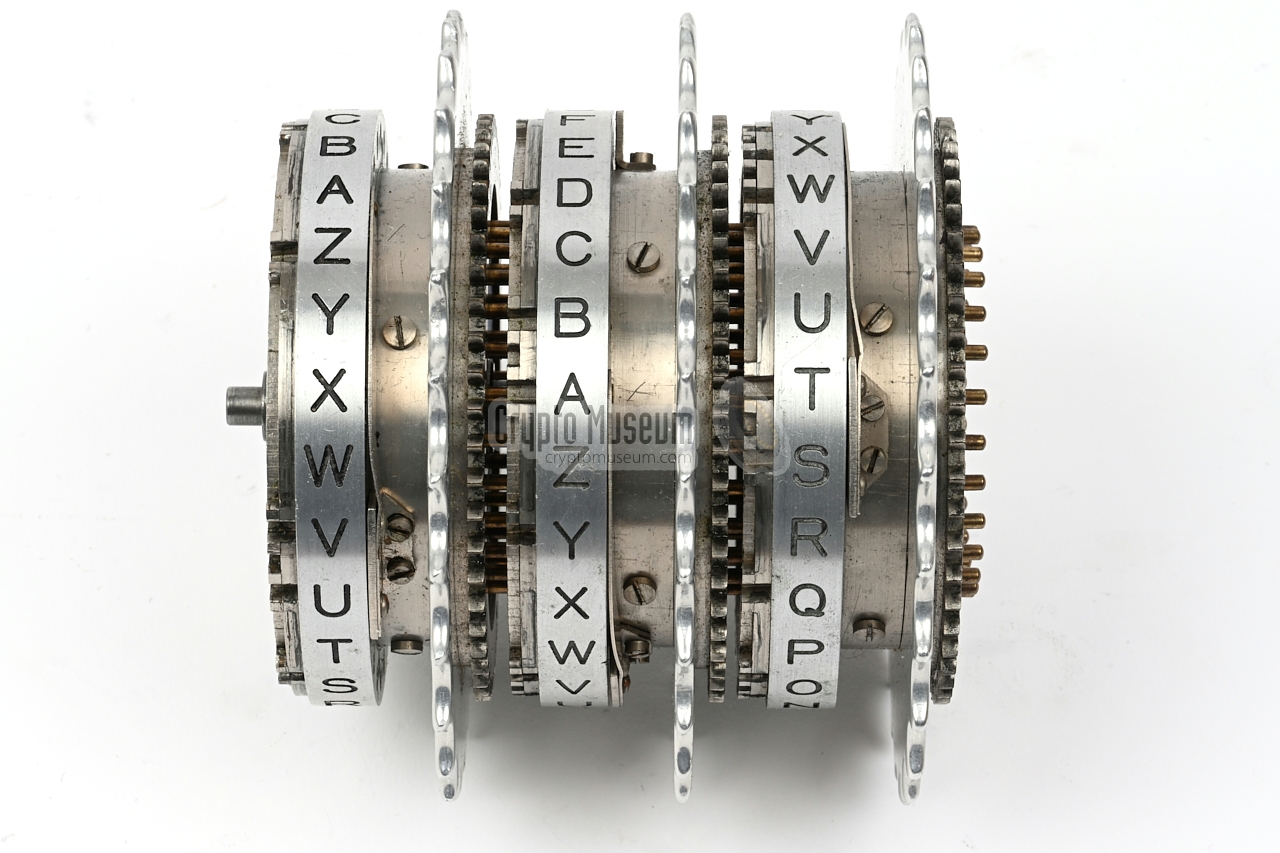

La imagen siguiente muestra el conjunto del rotor de esa máquina, que presenta un gran parecido con este dibujo de la patente estadounidense DE534947 [1]. Obsérvese la posición del contador y la manivela. Más tarde descubrimos que esta máquina se desarrolló en 1928 y que es la predecesora de la Enigma G. Se la conoce como Enigma A28 (cap. 15).

Varios años después, el investigador de Enigma Frode Weierud descubrió que esta máquina formaba parte de un lote de seis máquinas A28 que se vendieron a la Marina Real Holandesa, probablemente en 1928 [6]. Se entregó a través de N.V. Voorheen Ruhaak en Den Haag (La Haya), el representante holandés de Chiffriermaschinen Aktiengesellschaft (ChiMaAG). Entre 1931 y 1940, la Marina holandesa adquirió varios lotes grandes de la Enigma G, compatible con la A28. En total, la Marina holandesa tuvo al menos 93 contramáquinas.

Descripción técnica

La Enigma Zählwerk se basa claramente en el diseño de la Enigma D (A26), pero tiene características y mejoras adicionales. La mayor parte de estas características se describen en las dos patentes alemanas DE534947 [1] y DE579555 [2]. La diferencia más importante con los modelos anteriores es la forma en que avanzan los rotores cuando se pulsa una tecla.

En la anterior Enigma K (y también en la posterior Enigma I que fue utilizada por el ejército alemán), los rotores avanzan mediante gatillos, trinquetes y muescas. Como resultado, un rotor sólo puede avanzar. En determinadas condiciones, el (2º) rotor central puede dar un paso adicional (en sucesivas pulsaciones de tecla) si el (3º) rotor que está más a la izquierda también da un paso. Esto se conoce como la anomalía del doble paso [8]. Este comportamiento de paso también se conoce como Enigma stepping (paso Enigma).

En la Enigma Zählwerk, sin embargo, los rotores avanzan mediante un mecanismo accionado por rueda dentada que no sufre la anomalía del doble paso. Además, se ha aumentado el número de muescas de cada rueda. Es diferente para cada rueda, no comparte un factor común y no puede dividir 26. Utilizando 17, 15 y 11 muescas respectivamente, se obtiene el periodo de cifrado más largo posible. Este comportamiento de escalonamiento también se conoce como irregular stepping (escalonamiento irregular).

Otra diferencia con Enigma K es que el reflector (UKW) no sólo puede ajustarse en cualquiera de las 26 posiciones, sino que también se mueve durante el cifrado. Esto se conoce como UKW móvil o accionado (se mueve durante el cifrado). Los tres rotores de cifrado están montados sobre un eje extraíble, como en otras máquinas Enigma de lámparas incandescentes, pero el UKW móvil está instalado de forma permanente. No se puede desmontar fácilmente.

En el lado derecho de cada rotor hay una rueda dentada completa de 52 dientes. En el lado izquierdo del rotor hay otra rueda dentada con la misma separación, pero a la que le faltan algunos dientes. La presencia de un par de dientes equivale a una muesca en un rotor Enigma normal. Cuando los rotores están engranados, están firmemente acoplados mediante 4 pequeñas ruedas dentadas con dientes de longitud alterna.

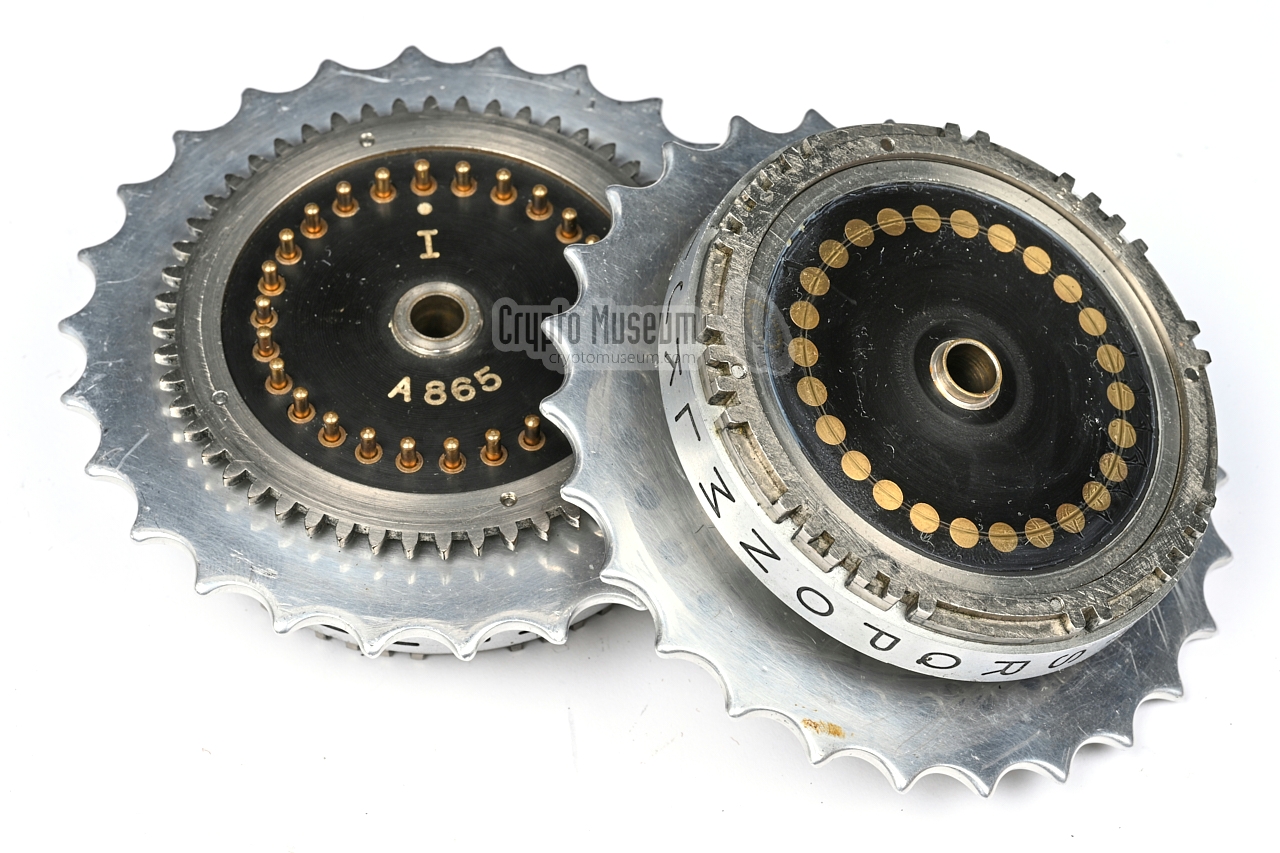

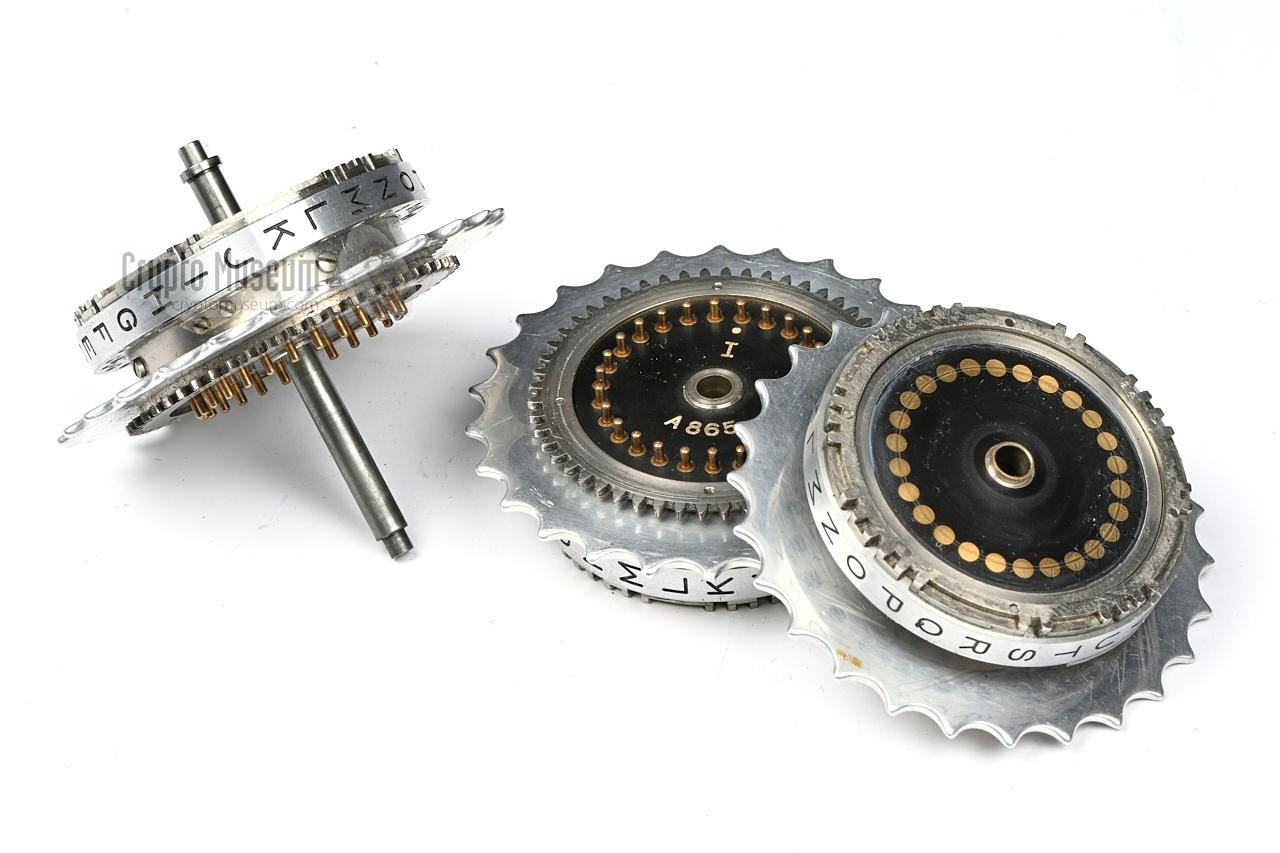

Lado izquierdo y derecho de un rotor Enigma A28

Como resultado, todo el mecanismo puede avanzar y retroceder sin perder la relación entre la posición de los rotores. Se puede insertar una manivela en un orificio del cuerpo de la máquina, lo que permite volver a enrollar el mecanismo hasta la posición deseada. Esto se utilizaba para corregir errores, pero en teoría también podría utilizarse como parte del procedimiento criptográfico.

Los rotores de la máquina inicial de Zählwerk -Enigma A28- tienen el mismo diámetro que los rotores de una Enigma normal, como la Enigma K. Sin embargo, en el modelo posterior G31 se utilizan rotores más pequeños, como se ilustra a continuación. Para acomodar los contactos accionados por resorte, están dispuestos en zigzag, mientras que las almohadillas de contacto del otro lado tienen forma ovalada o de lágrima.

Los rotores de la Enigma Zählwerk modelo A28 (izquierda) y de la Enigma modelo G31 (derecha)

La patente alemana DE534947 describe las propiedades básicas del mecanismo de paso accionado por rueda dentada, mientras que la patente DE579555 describe el uso de múltiples muescas en los rotores individuales, lo que conduce a un paso más frecuente de los tres rotores y del UKW [1][2].

La mayoría de las máquinas se suministra con sólo 3 rotores que se pueden montar en el eje en 6 órdenes diferentes (3 x 2 x 1). Estos rotores (I, II y III) tenían 17, 15 y 11 muescas respectivamente. Las posiciones de estas muescas son idénticas para todas las máquinas recuperadas, independientemente de su cableado e independientemente del cliente. Se sabe que algunas máquinas se suministraron con más de tres rotores. El ejército húngaro, por ejemplo, tenía máquinas Enigma G31 con cinco rotores.

Es muy probable que la Enigma Zählwerk estuviera destinada originalmente para uso comercial, ya que el cableado del UKW y los rotores codificadores de algunas máquinas recuperadas es idéntico al cableado de la Enigma D comercial. En algunos casos, los rotores fueron re-cableados por el cliente, pero en muchos casos el cableado del UKW se mantuvo sin cambios. El Abwehr ordenó rotores sin cablear [6].

Interior

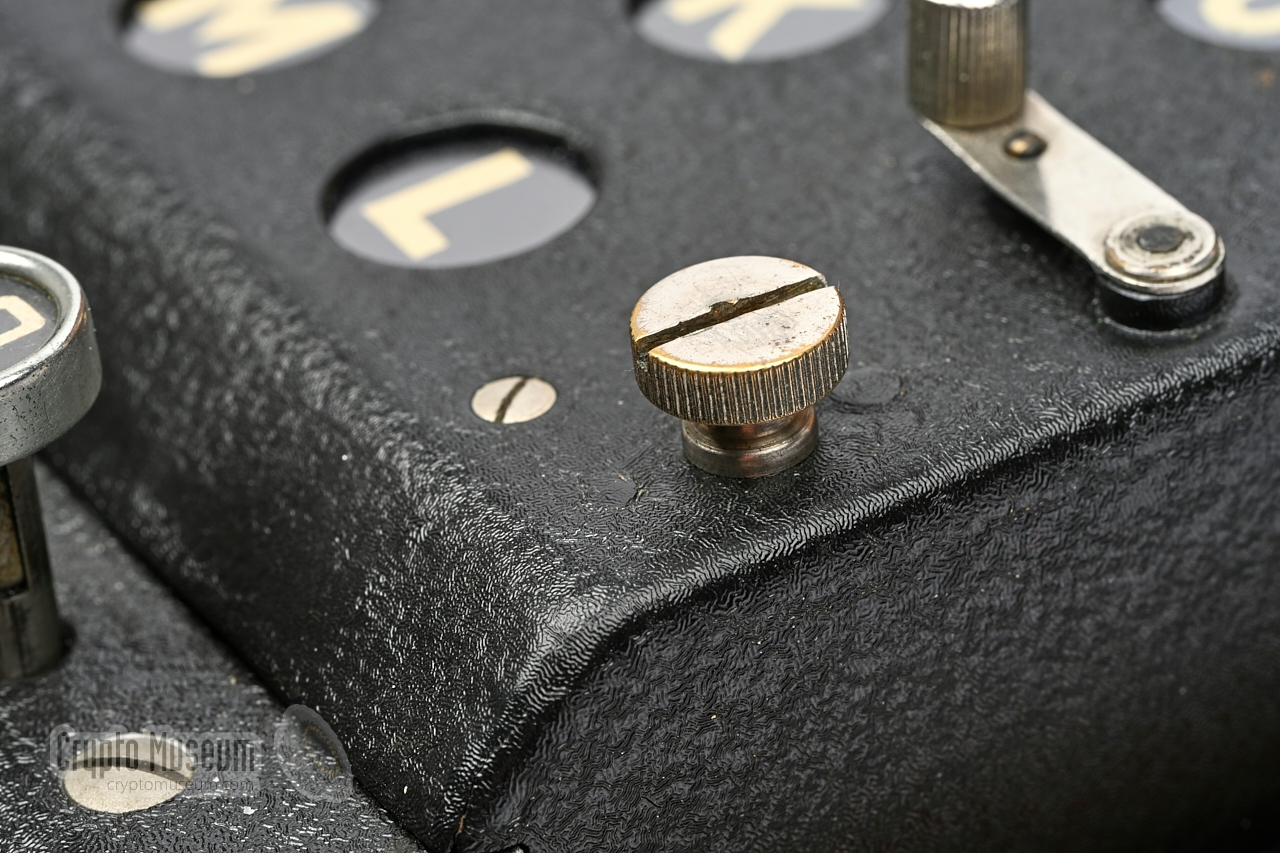

Se puede acceder al interior de la máquina soltando los dos tornillos moleteados situados justo detrás del teclado y levantando la tapa abatible. Esto deja al descubierto las bombillas, el conjunto de rotores y el compartimento de la batería. A primera vista, el conjunto de rotores puede parecer similar al conjunto de rotores de la Enigma K: tiene un reflector ajustable (UKW) y tres rotores de cifrado móviles con letras (A-Z).

Sin embargo, si se mira más de cerca, se ve claramente que el mecanismo de paso de los rotores es bastante diferente. Cada rotor tiene una rueda dentada con 52 dientes en su lado derecho y una rueda dentada incompleta (a la que le faltan dientes) en su lado izquierdo. Alrededor del disco de entrada (ETW) hay un cilindro giratorio con una rueda de trinquete y una rueda dentada.

Esta rueda dentada motriz y los rotores están firmemente acoplados mediante pequeñas ruedas dentadas con dientes de longitud alterna. Son visibles en la imagen de la derecha, en la que se han retirado los rotores del mecanismo de avance.

A cada pulsación de tecla, la rueda de trinquete avanza un paso y el rotor situado más a la derecha pasa a la letra siguiente. Dependiendo de la presencia o ausencia de dientes en el lado izquierdo de cada rotor, uno o más rotores darán un paso. Tenga en cuenta que el UKW también puede ser movido por el rotor adyacente.

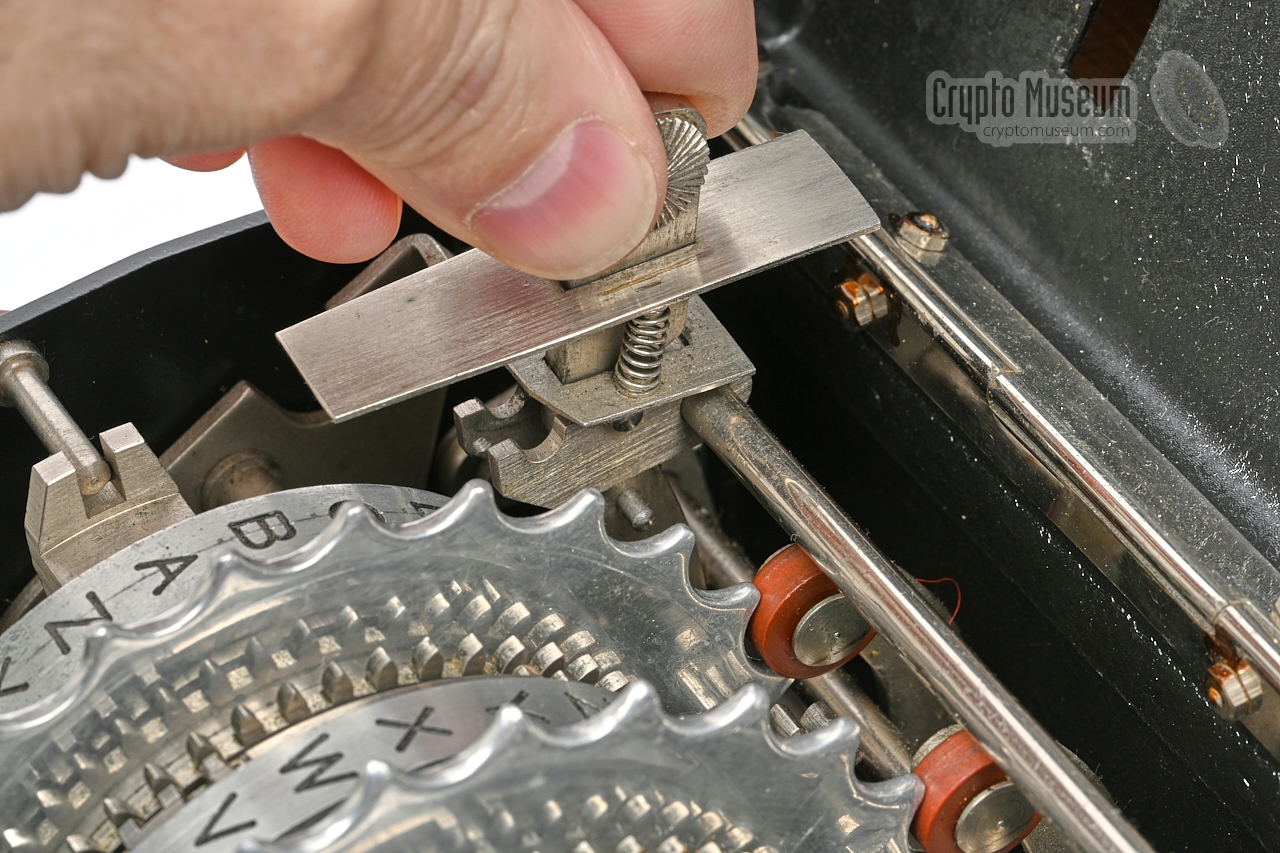

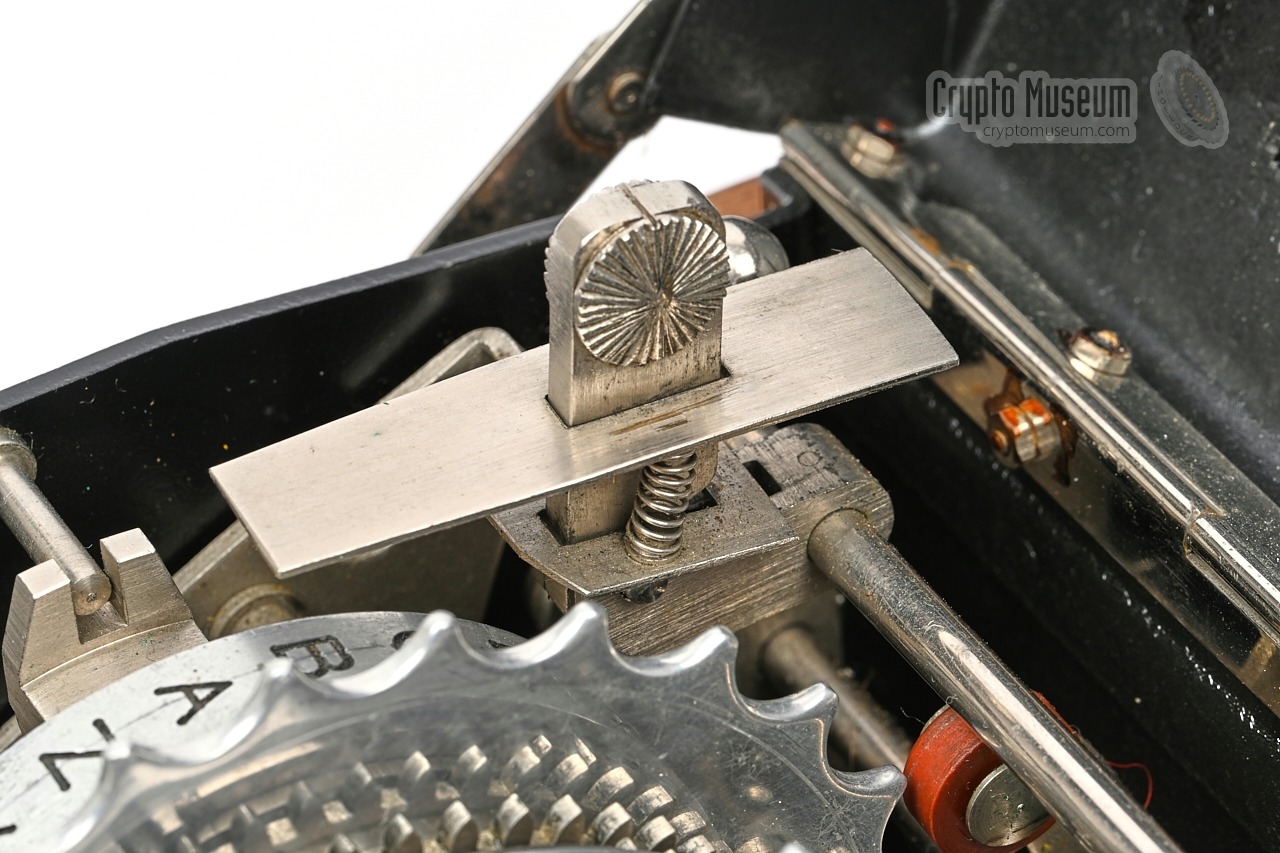

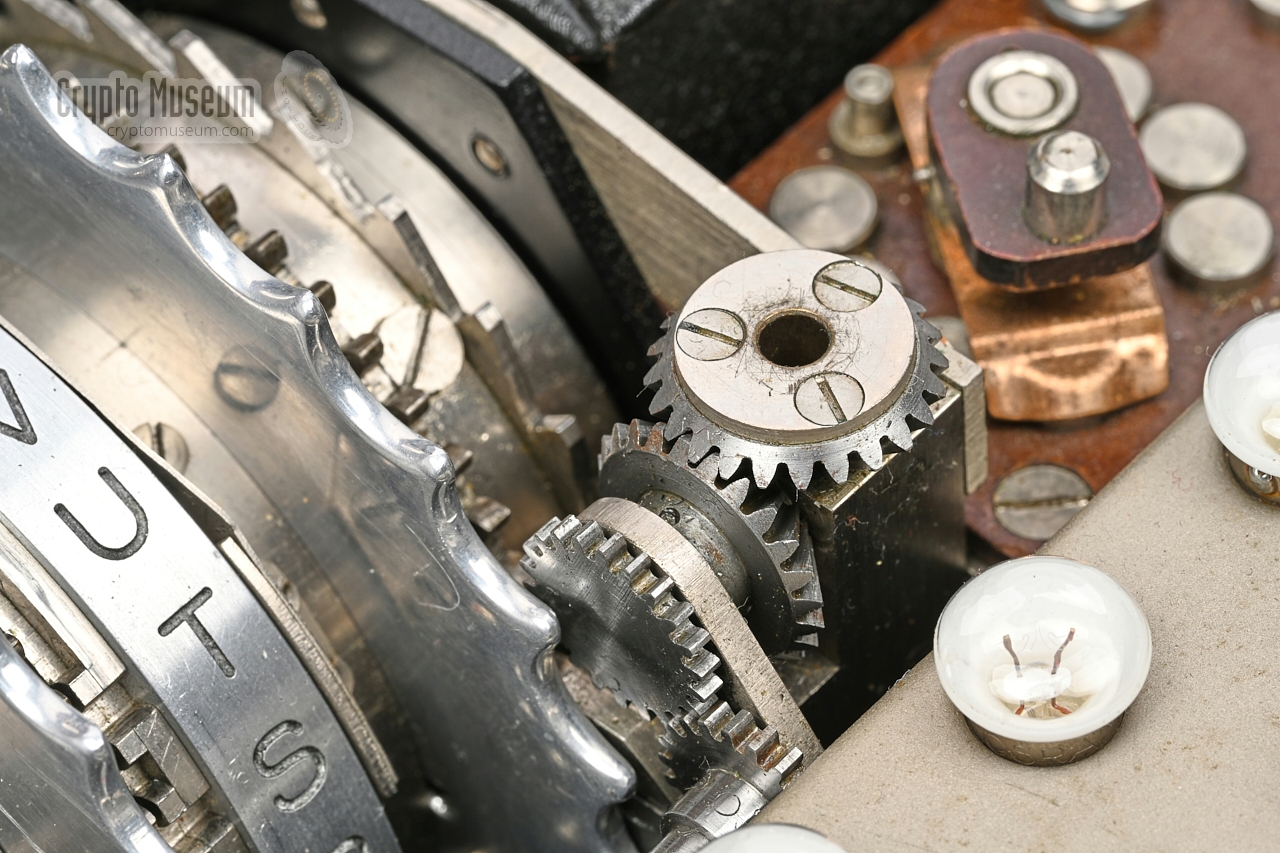

A la derecha de la pila de rotores, justo delante del ETW, hay un conjunto de rueda dentada que permite instalar una manivela a través de un orificio en la tapa superior. Para la corrección de errores, la manivela puede utilizarse para girar los rotores uno o varios pasos hacia delante y hacia atrás en total sincronismo. Esta función no está disponible en ninguna Enigma normal (sin contador).

A través de un eje largo, el conjunto de rueda dentada también acciona un contador de 4 dígitos situado a la izquierda. Este contador aumenta cada vez que se pulsa una tecla y no puede ponerse a cero. Por tanto, el operador tiene que anotar el valor al principio de cada mensaje.

Después de colocar los tres rotores de cifrado en el eje en el orden deseado, el conjunto de rotores puede instalarse entre el cilindro de entrada (ETW) y el reflector (UKW). A continuación, el UKW se empuja hacia la derecha y se bloquea en su sitio tirando de la palanca de liberación del UKW hacia la parte delantera de la máquina.

A continuación, las ruedas de los piñones deben acoplarse a los rotores cifrados colocando la palanca de acoplamiento en la posición más adelantada (EIN). Para ello, tire de la palanca hacia arriba, desplácela hacia delante y suéltela. Es una buena práctica mover todos los rotores (y la UKW) varios pasos para asegurar un buen acoplamiento de los piñones. La máquina ya está lista para funcionar. Tenga en cuenta que, cuando la tapa está cerrada, el acoplamiento debe estar desenganchado (AUS) antes de poder modificar los ajustes básicos de los rotores.

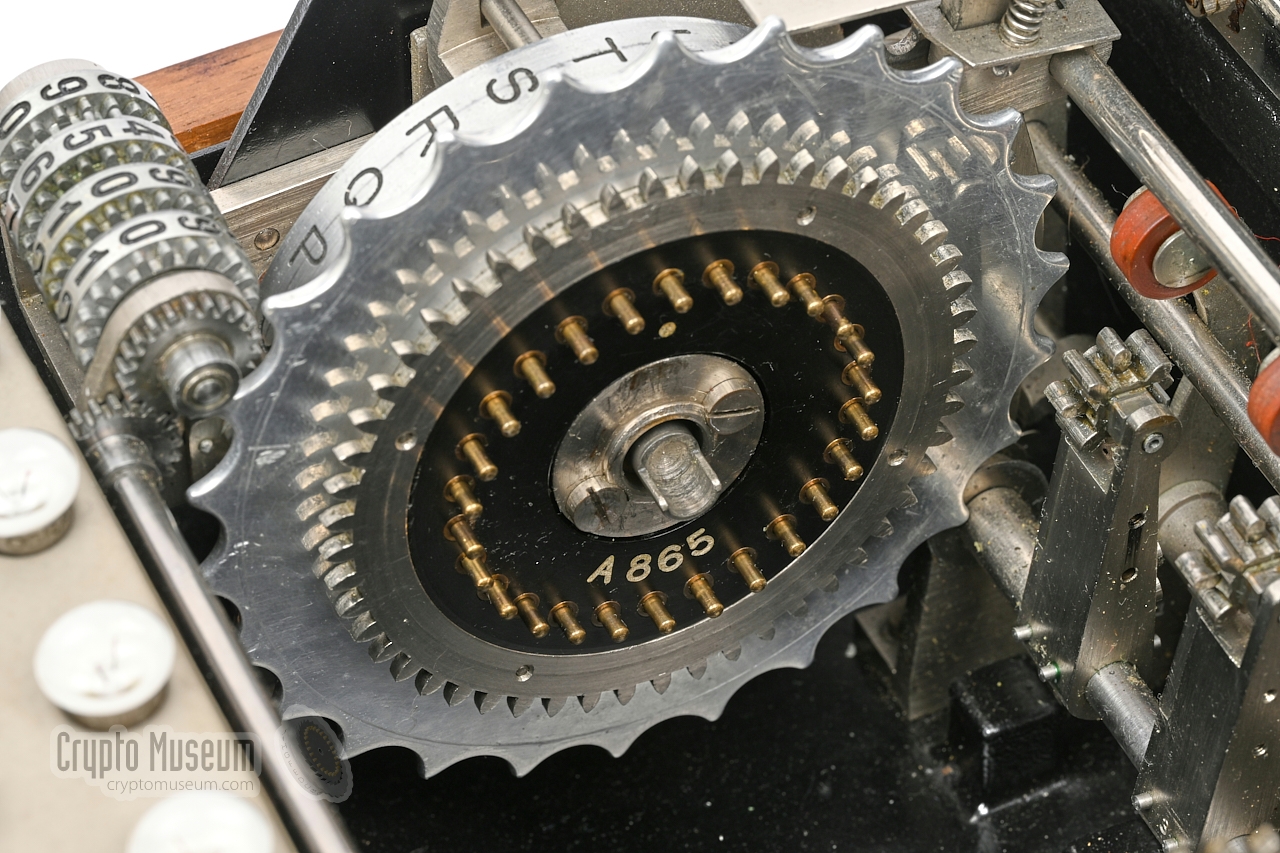

A diferencia de los rotores, el reflector (UKW) no puede desmontarse sin desmontar parcialmente la máquina.

El resto de la máquina -el teclado, el panel de lámparas y el compartimento de la batería- son muy similares a los de la Enigma K y la Enigma I. El principio del mecanismo de paso a paso accionado por rueda dentada se utilizó posteriormente también en la Enigma Z30 Mk.2 y la Enigma G.

Los rotores

Los rotores de la Enigma Zählwerk A28 tienen las mismas dimensiones exteriores que los rotores de una máquina normal, como la Enigma I y la Enigma K, pero no son intercambiables. El diámetro exterior es de aproximadamente 100 mm (4 pulgadas) y el orificio para el husillo es también el mismo. Las posiciones de los 26 contactos planos y los contactos de resorte en el otro lado del rotor, son idénticas también. Sin embargo, las muescas de paso de rotores son completamente diferentes.

Un rotor Enigma normal se acciona mediante una rueda de trinquete en su lado derecho, mientras que un rotor Zählwerk tiene una rueda dentada con 52 dientes en esa posición. Del mismo modo, el lado izquierdo de un rotor normal tiene un anillo con una o dos muescas de giro, mientras que un rotor Zählwerk tiene una rueda dentada a la que le faltan algunos dientes.

Los rotores ordinarios de una Enigma (izquierda) y los rotores de una Enigma Zählwerk (derecha)

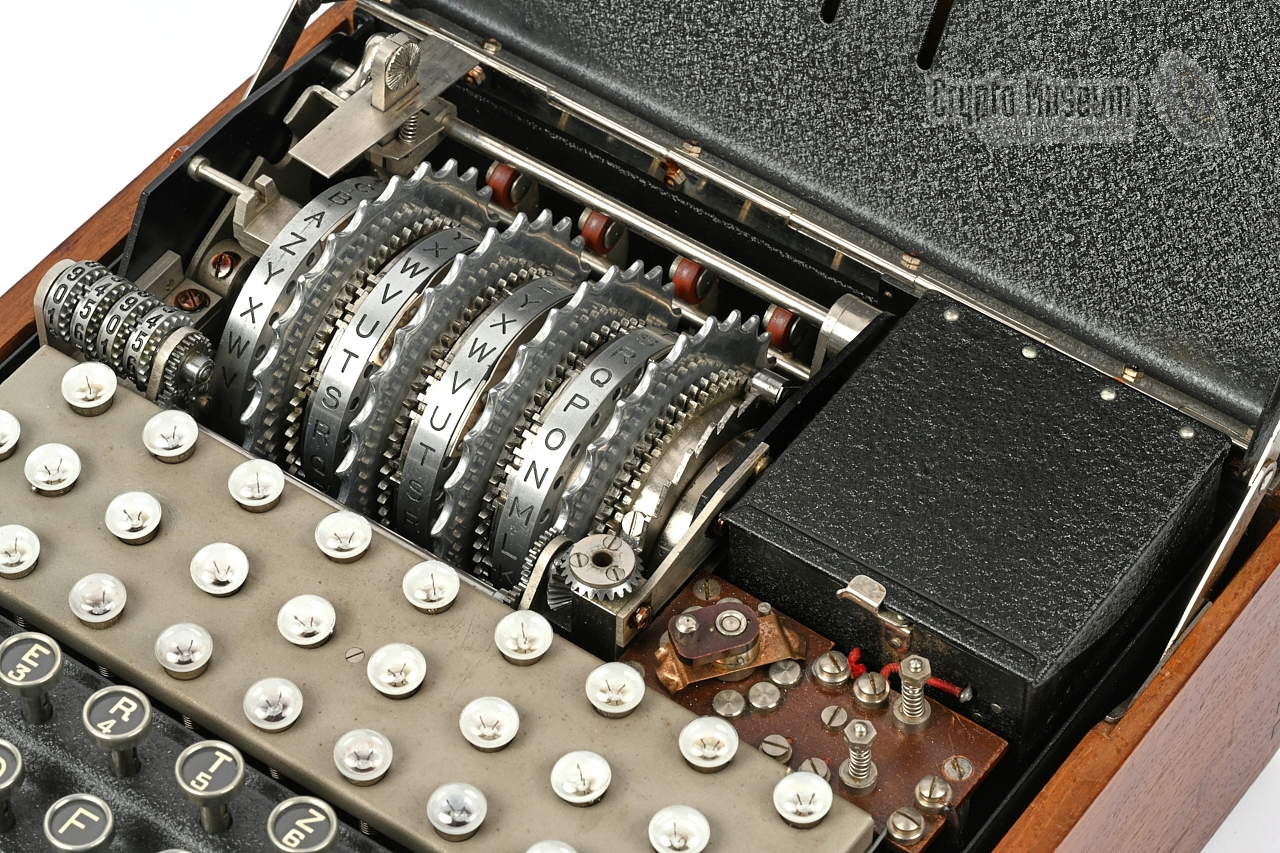

En el interior de la máquina, los tres rotores y el reflector (UKW) están firmemente acoplados mediante pequeñas ruedas de piñón situadas detrás de los rotores. Una vez acoplados, los rotores ya no pueden moverse manualmente. Para modificar la configuración básica de la máquina, primero hay que desacoplar los rotores. Esto se hace con la palanca de acoplamiento situada en el extremo izquierdo.

La mayoría de las máquinas se suministraban con sólo tres rotores que podían instalarse en el husillo en seis órdenes diferentes (3 x 2 x 1). Estos rotores (I, II y III) tenían 17, 15 y 11 muescas 1 respectivamente. Las posiciones de estas muescas son idénticas en todas las máquinas supervivientes, independientemente de su cableado y del cliente. Se sabe que algunas máquinas se suministraban con más de tres rotores. Por ejemplo, las máquinas Enigma G31 húngaras (Ch. 15b) venían con cinco rotores.

Es muy probable que la Enigma Zählwerk A28 estuviera destinada originalmente al uso comercial, ya que el cableado del cilindro de entrada (ETW), el reflector (UKW) y, en algunos casos, también el de los rotores, era idéntico al de las máquinas comerciales. A veces, el cliente modificaba el cableado de los rotores, pero en la mayoría de los casos el cableado del reflector (UKW) no se modificaba. La Abwehr encargó rotores sin cableado [6].

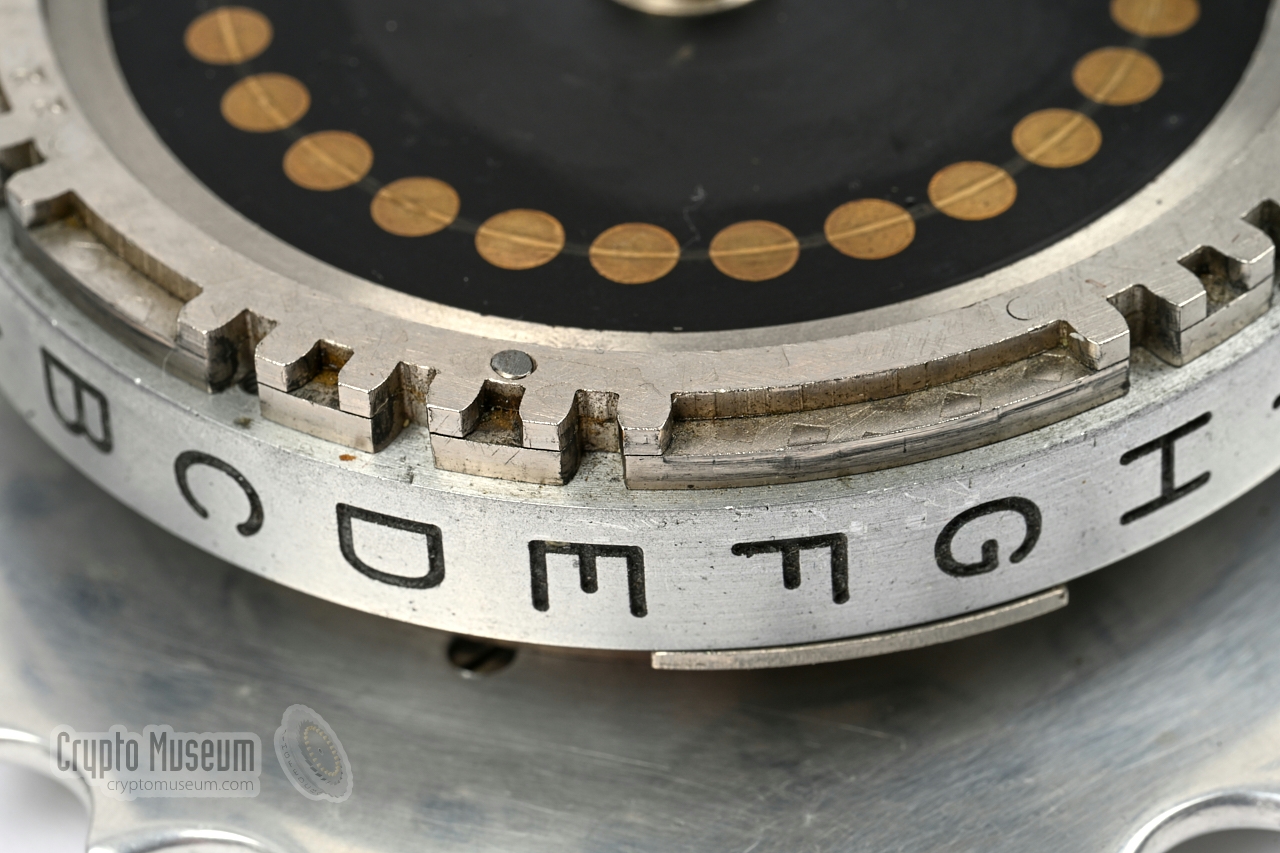

Por analogía con una Enigma normal, utilizamos el término muescas para indicar una posición de giro. Sin embargo, en realidad es la presencia de un par de dientes en un rotor Enigma A28 lo que provoca una rotación.

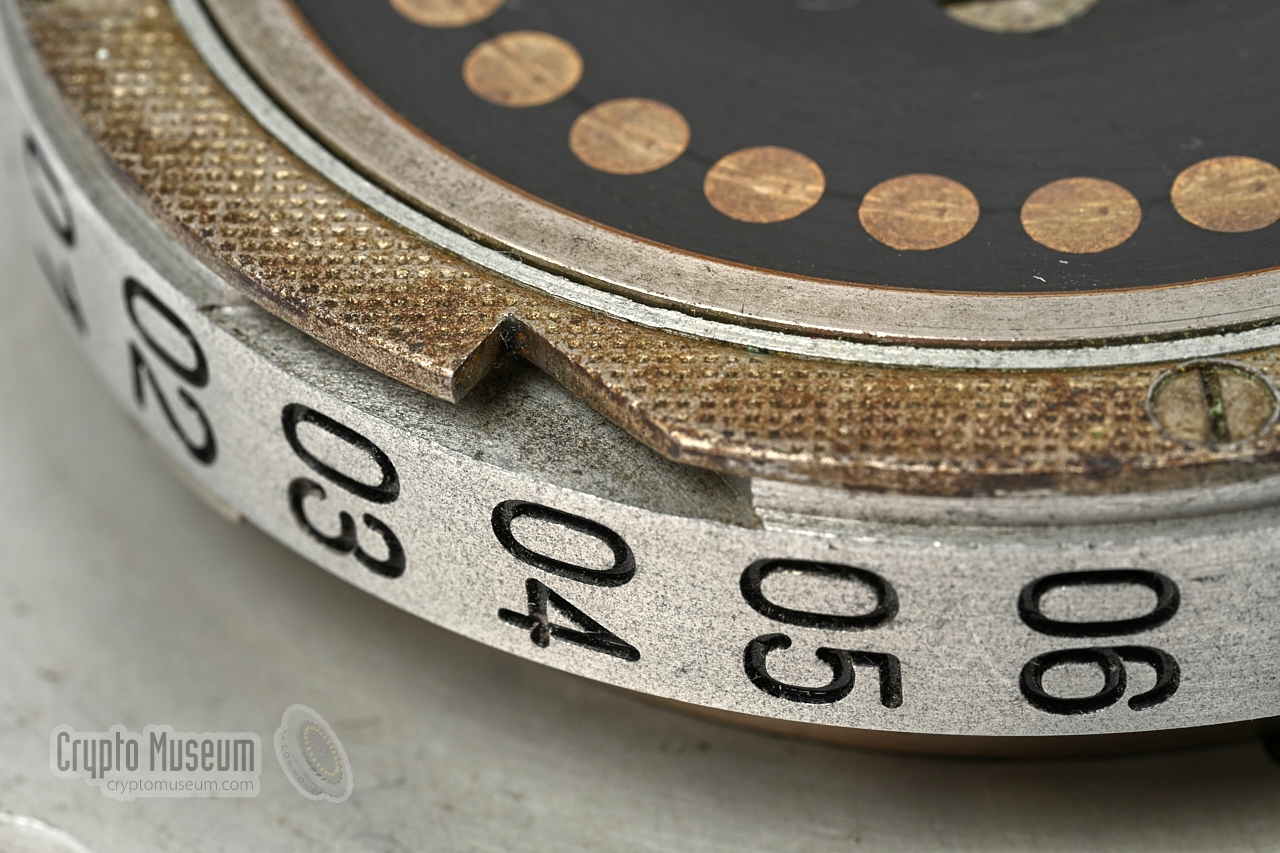

La imagen de la derecha muestra los lados izquierdos de los rotores de una Enigma Zählwerk (izquierda) y a la derecha los de una Enigma I estándar lado a lado. El rotor de la derecha muestra un único hueco triangular (muesca de acarreo) en la parte superior, que lleva al rotor a su izquierda por medio de trinquetes y gatillos actuadores.

En contraste, la circunferencia del rotor de una máquina Zählwerk (izquierda) tiene una serie de muescas. Estas muescas pueden considerarse como una rueda dentada grande con 52 dientes, de la que faltan varios dientes. El número y la separación de las muescas son diferentes en cada rotor.

Con el fin de aumentar el periodo de cifrado de la máquina, cada rotor tiene un número diferente de muescas, siendo todos primos relativos de 26. Además, no existe un factor común entre los números. Los rotores I, II y III tienen muescas de 17, 15 y 11 respectivamente. Aparentemente, la posición de las muescas nunca cambió, ya que todas las máquinas conocidas de Zählwerk, incluyendo los modelos G31 posteriores, tienen estas muescas en la misma posición. Los codebreakers (descifradores de mensajes) de BP la llamaron la máquina 11-15-17.

Cableado de rotores y reflector

Cuando encontramos la Enigma Zählwerk (A865), el UKW y todas los rotores de cifrado tenían el mismo cableado que la Enigma D (comercial). Esto confirma que la Enigma Zählwerk era de hecho una máquina comercial de Enigma. La máquina (y también la posterior G31) también fue vendida a los militares (por ejemplo, al servicio secreto alemán, el Abwehr) y a algunos clientes extranjeros. Algunos de estos últimos cambiaron el cableado de los rotores de cifrado, pero en la mayoría de los casos el cableado del UKW se mantuvo inalterado.

Máquinas relacionadas

Early Zählwerk Enigma (1927)
Esta máquina se construyó antes de que se registraran las patentes de su diseño y probablemente debería considerarse como una serie de preproducción. El contador estaba situado a la derecha de los rotores y cada rotor tenía una única muesca de giro, lo que significa que presentaba un escalonamiento regular [3].

Además, la UKW no se acciona en esta versión, ya que falta la rueda de piñón correspondiente. Sólo se construyeron unas pocas de estas máquinas. La única que se conserva se encuentra en la colección de la FRA sueca [3].

Zählwerk Enigma, modelo A28 (1928)
Esta máquina es idéntica a los dibujos de las patentes alemanas DE534947 y DE579555. Los rotores están acoplados mediante ruedas dentadas y piñones, y cada rotor tiene un número diferente de muescas de rotación (11, 15 y 17), todas ellas primos relativos de 26. De este modo se maximiza el periodo de cifrado. Esto maximiza el periodo de cifrado.

En este modelo, el contador está situado a la izquierda de los rotores. La máquina descrita en esta página es de este tipo.

Enigma Zählwerk, modelo G31 (1931)
En 1931 se introdujo una versión más pequeña de la Enigma Zählwerk. Estas máquinas no sólo tenían un cuerpo más pequeño, sino que también estaban equipadas con rotores de cifrado más pequeños. Además, el compartimiento de la batería se sustituyó por otro más pequeño y el contador se desplazó hacia la derecha.

Todas estas máquinas tenían números de serie que empezaban por la letra "G", por lo que se las conoce comúnmente como Enigma G. También se las conoce como Enigma Abwehr.

Enigma Z, modelo Z30 Mk.II (1930)
La Enigma Z es una versión exclusivamente numérica de la Enigma. Estaba destinada al cifrado de datos numéricos, como informes meteorológicos. Se sabe que existen dos versiones de esta máquina, que hemos denominado Mark 1 y Mark 2.

Aunque en realidad no es una Enigma Zählwerk (no tiene contador), la versión Mark 2 de esta máquina se basa claramente en el mismo mecanismo de pasos accionado por rueda dentada.

Especificaciones

Dispositivo:

Máquina de cifrado de rotor

Marca:

Enigma

Modelo:

A28

Designador:

Ch.15

Número de serie:

A865, see below

Fabricante:

ChiMaAg

País:

Alemania

Usuarios:

Armada holandesa, Chile, Ejército y Armada suecos

Rotores:

3

Turnovers:

17, 15 y 11 para los rotores I, II y III respectivamente

Reflector:

Estable y móvil

Cableado:

Véase más arriba

Stepping:

Irregular (engranaje de rueda dentada)

Plugboard:

No

Extras:

Manivela, Filtro de luz solar verde

Dimensiones:

307 × 282 × 160 mm

Peso:

11,3 kg (caja de transporte de madera incluida)

Números de serie conocidos

A350 1 1927 Swedish Army

A351 1 1927 Swedish Army

A823 1928 Dutch Navy

A825 1928 Dutch Navy

A826 1928 Chile

A829 1928 Chile

A842 1928 Chile

A843 1928 Chile

A845 1928 Dutch Navy

A853 1929 Swedish Navy

A854 1929 Swedish Navy

A855 1929 Swedish Navy

A856 1928 Dutch Navy

A858 1928 Dutch Navy

A859 1928 Chile

A860 1928 Chile

A865 1928 Dutch Navy

Máquinas supervivientes

A351 1 FRA, Sweden ➤ Photo

A825 Beeld en Geluid, Den Haag (Netherlands)

A865 Crypto Museum, Netherlands

Se trata de un primer prototipo con una única muesca de rotación por rueda.

Documentación

Chiffriermaschinen AG, Gebrauchsanweising für die Zählwerksmaschine Modell A 28
Manual del usuario de la Enigma A28 (alemán). Fecha desconocida, probablemente 1928. Suministrado amablemente por FRA Suecia [4].

Referencias

La patente alemana DE534947 (9 de noviembre de 1928)

Patente para el mecanismo de rotación de rueda impulsada por rueda dentada y el Ringstellung. Criptología, Julio 1998, Volumen XXII, Número 3.

La patente alemana DE579555 (17 de noviembre de 1928)

Patente que cubre múltiples muescas en las ruedas fijadas al anillo índice.

Försvarets Radioanstalt (FRA), Suecia (Organismo sueco de seguridad) Wikipedia - Website

Swedish National Defence Radio Establishment. May 2009.

Chiffriermaschinen AG, Gebrauchsanweising für die Zählwerksmaschine Modell A 28

Manual del usuario de la Enigma A28 (alemán). Fecha desconocida, probablemente 1928.

Chiffriermaschinen Aktiengesellschaft, Herrn Direktor Walter Edström

Oferta para Schreibende Enigma y Glühlampenmaschine mit Zählwerk (alemán).
16 de septiembre de 1929. Crypto Museum # 300304. Documento amablemente suministrado por Frode Weierud

Frode Weierud

Correspondencia personal de Crypto Museum , mayo de 2009.

David Kenyon and Frode Weierud, Enigma G: The Counter Enigma
Bletchley Park and Crypto Cellar Research, 5 May 2019. Updated 15 June 2019.

David Hamer: Actions involved in the 'double stepping' of the middle rotor
Cryptologia, January 1997, Volume XX, Number 1.

Crypto Museum

Artículo sobre la Enigma Zählwerk y fotografías.

Más información

Enigma D, la predecesora de la Enigma Zählwerk

Enigma G, la sucesora de la Enigma Zählwerk

Las Patentes de Enigma

El árbol genealógico de Enigma

Página principal de Enigma

1 - 16

Enigma Zählwerk A28

Vista interior Enigma Zählwerk

2 - 16

Enigma Zählwerk A28

Enigma Zählwerk con la tapa cerrada

3 - 16

Enigma Zählwerk A28

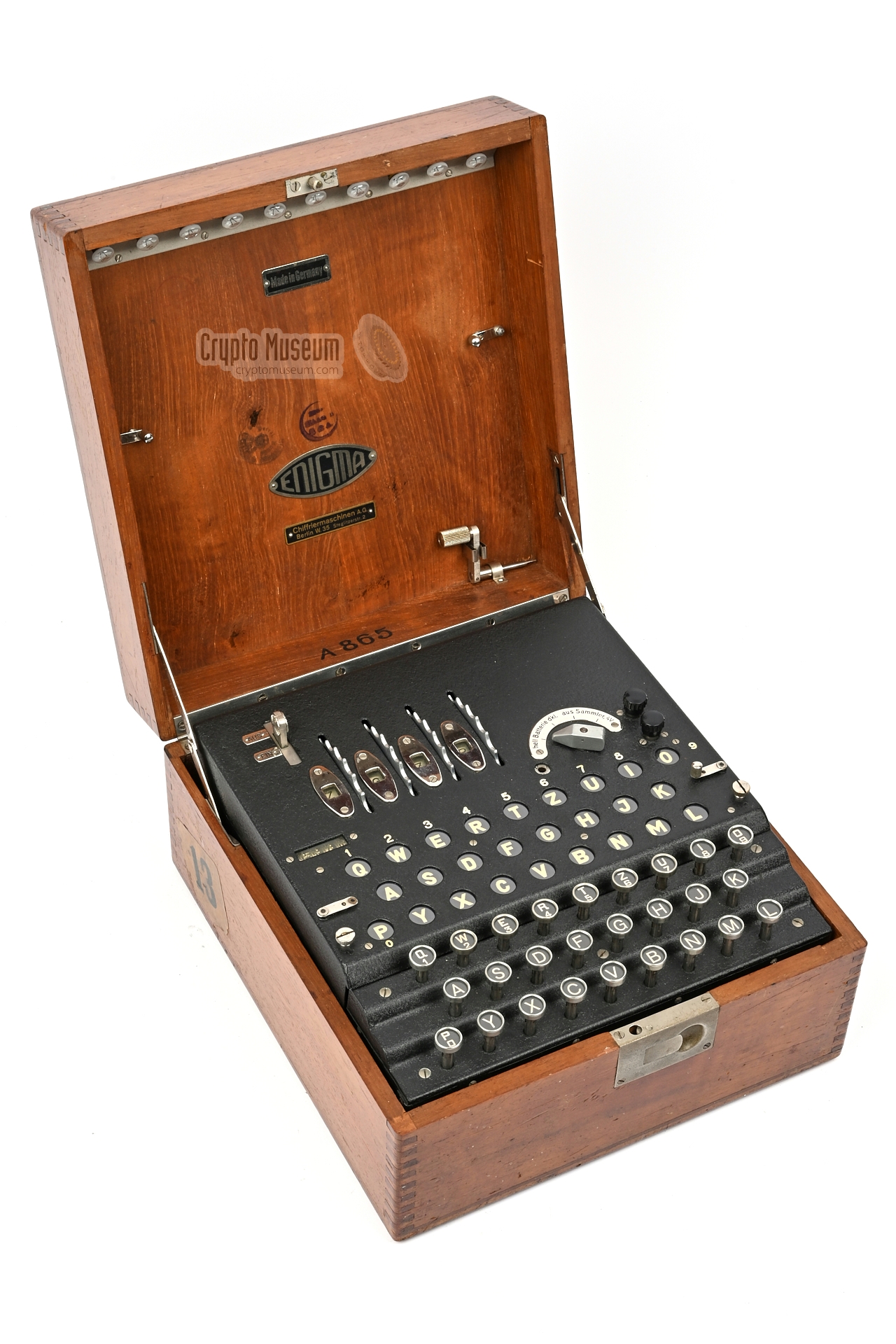

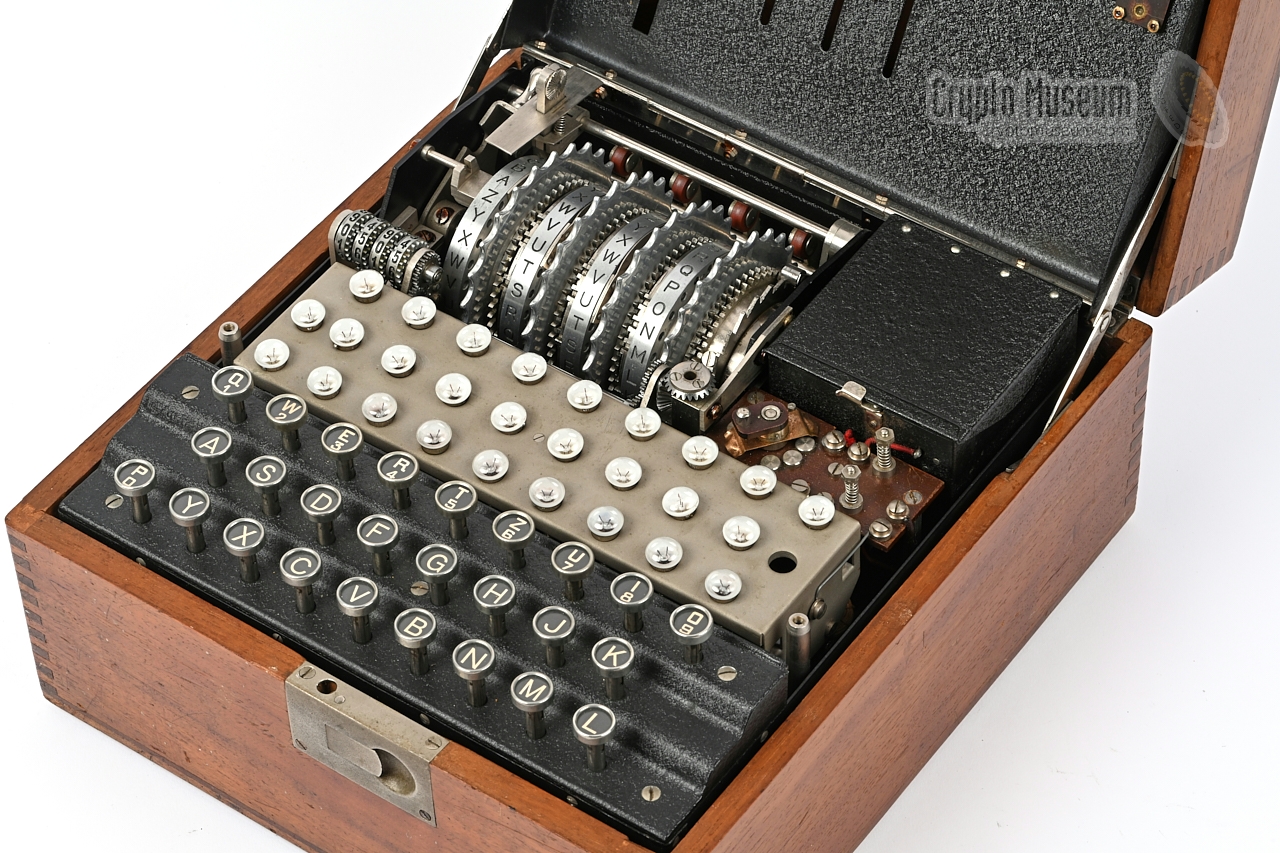

Enigma A28 (Zählwerksmaschine) con la tapa abierta

4 - 16

Enigma Zählwerk A28

Enigma A28 (Zählwerksmaschine) con la tapa abierta

5 - 16

Enigma Zählwerk A28

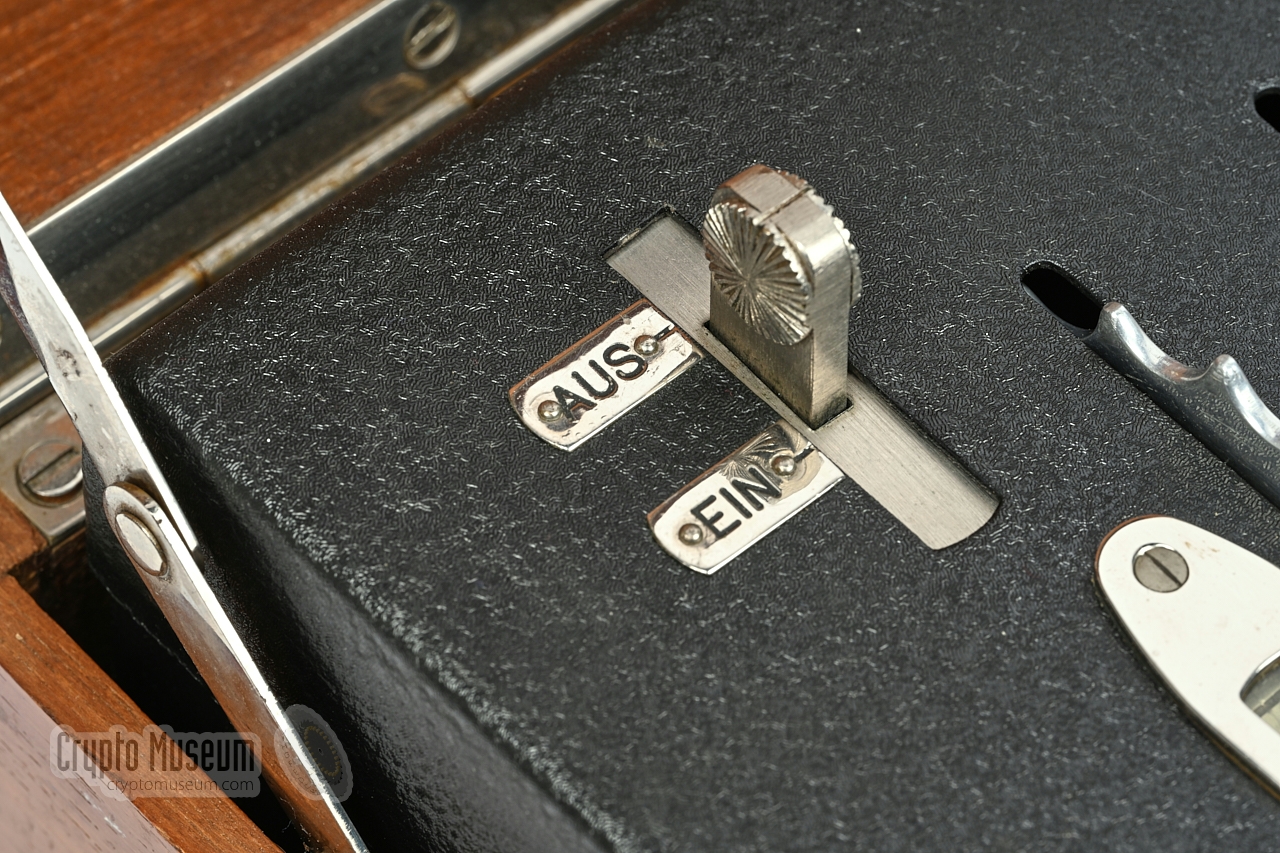

La palanca de acoplamiento de la rueda dentada AUS-EIN(OFF/ON)

6 - 16

Enigma Zählwerk A28

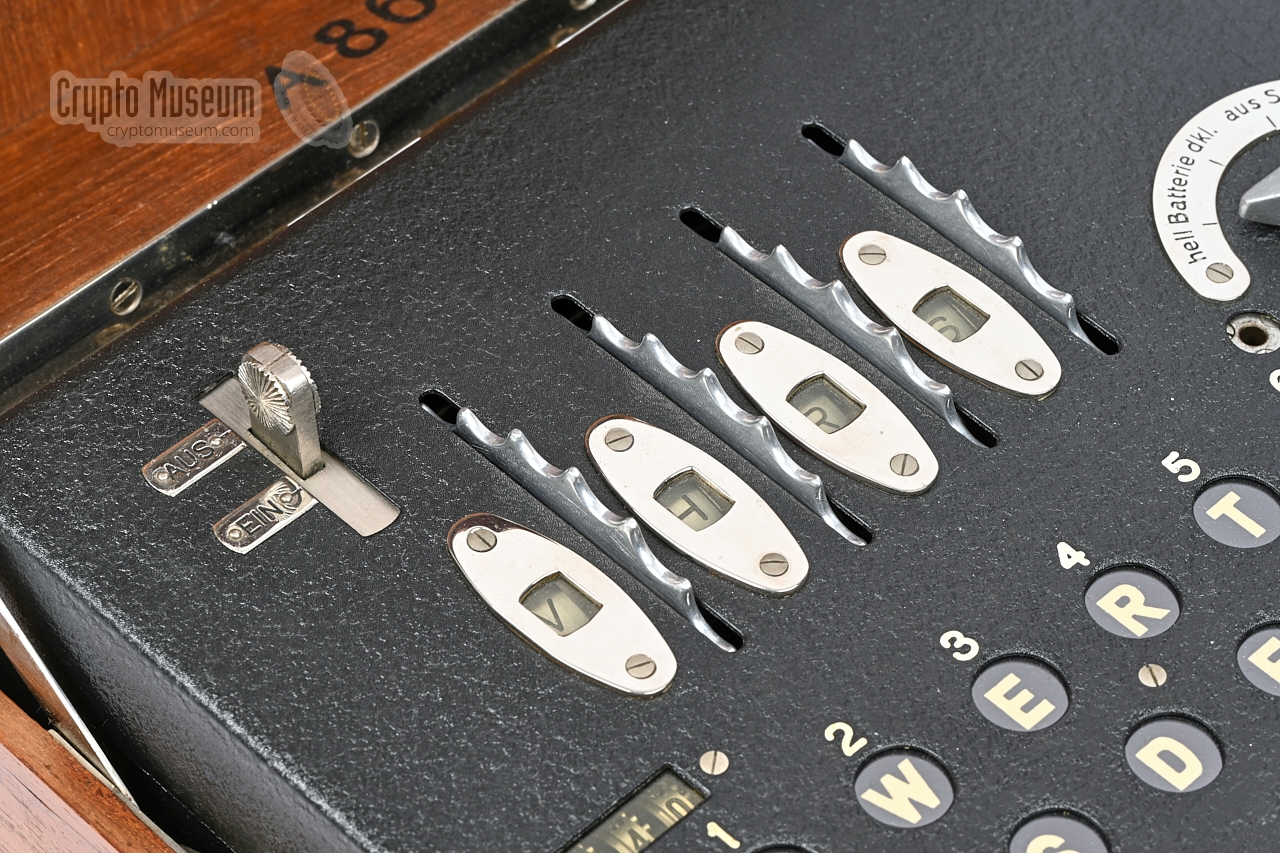

El contador y la palanca de acoplamiento de la rueda dentada

7 - 16

Enigma Zählwerk A28

Primer plano del contador

8 - 16

Enigma Zählwerk A28

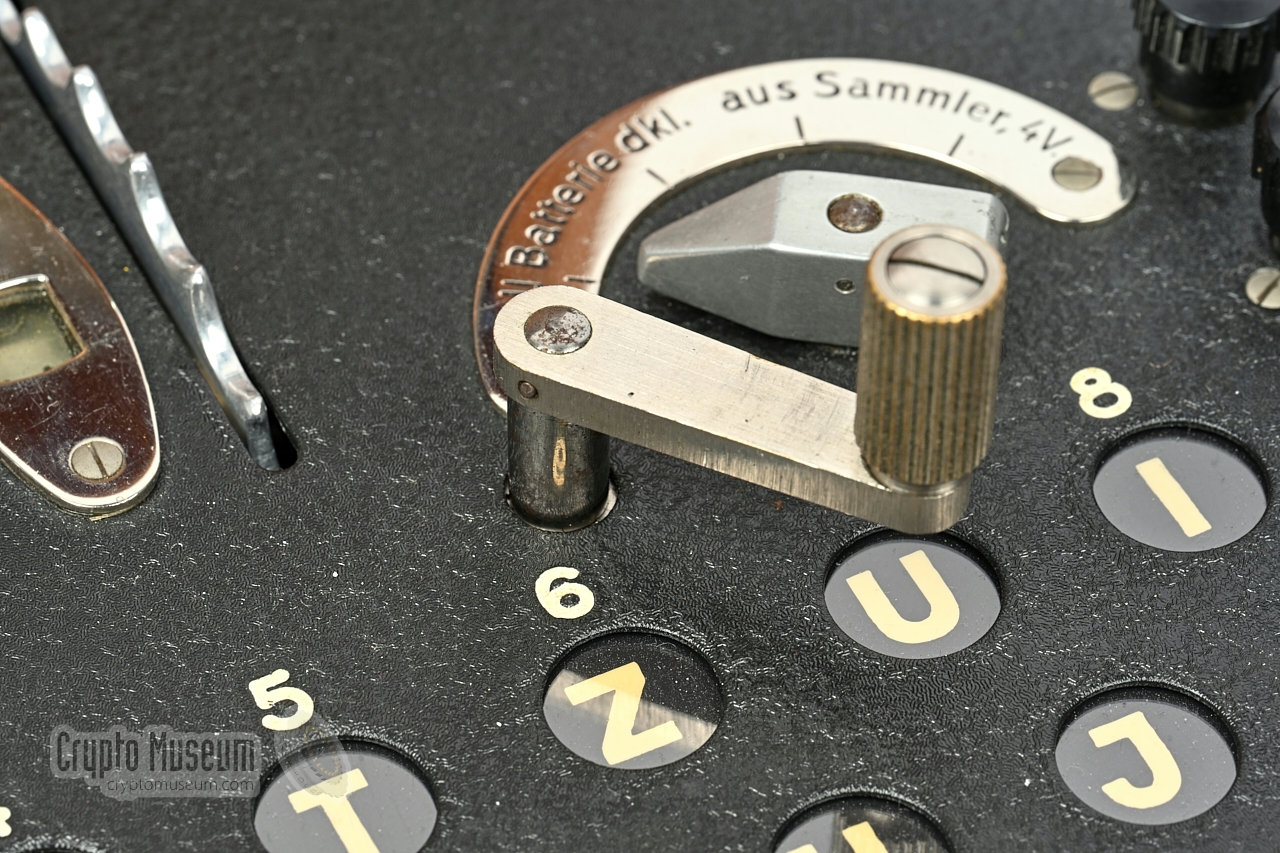

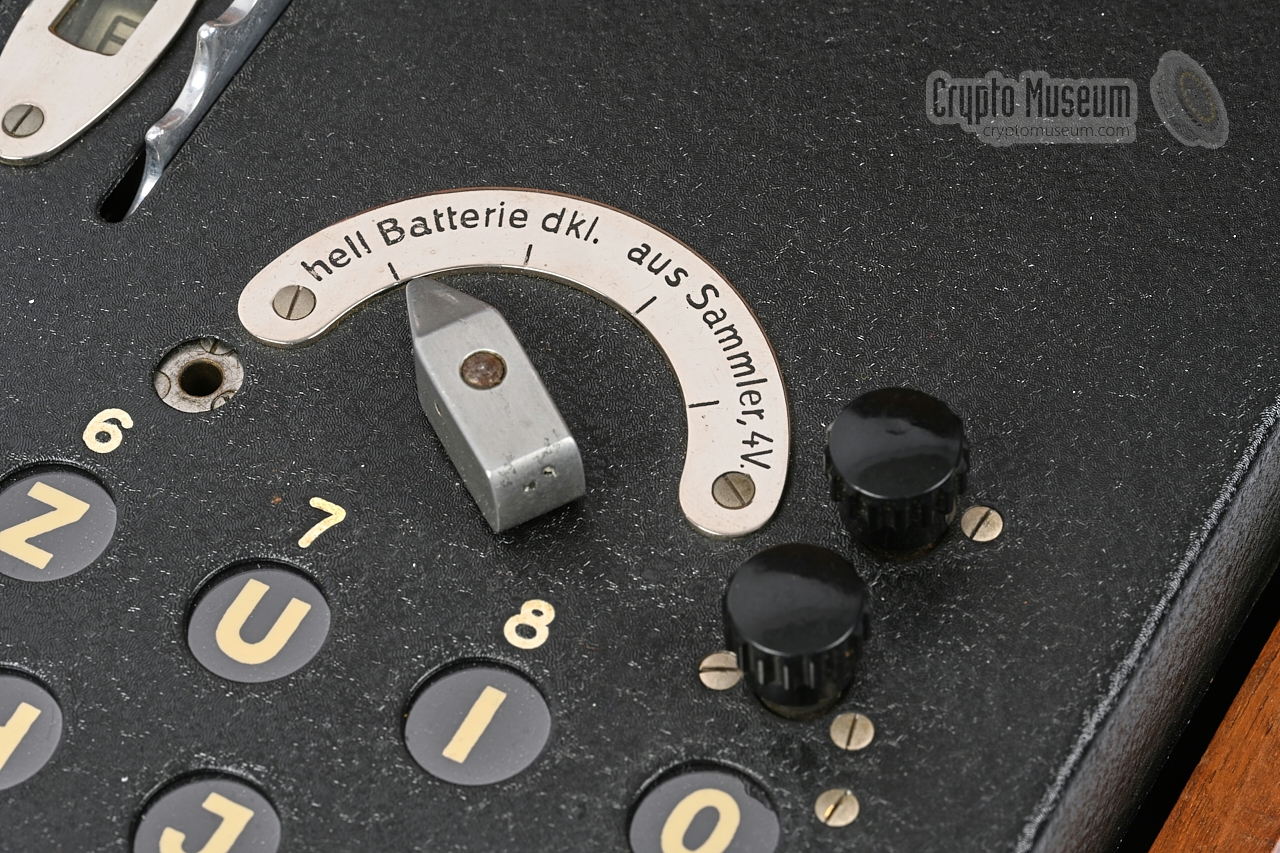

El agujero de manivela justo por encima del número 6

9 - 16

Enigma Zählwerk A28

La manivela almacenada dentro de la tapa superior

10 - 16

Enigma Zählwerk A28

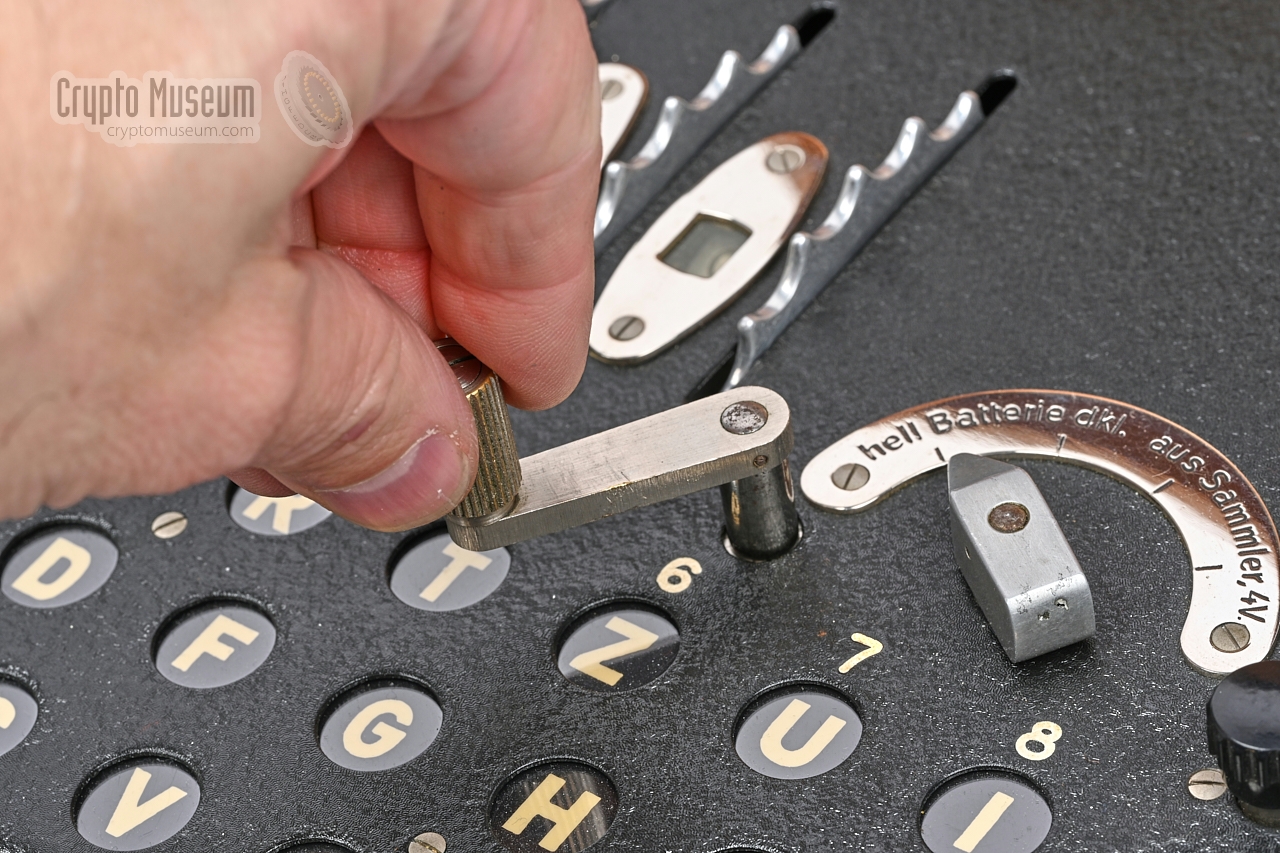

La manivela en funcionamiento

11 - 16

Enigma Zählwerk A28

Rotores de cifrado I,II y III

12 - 16

Enigma Zählwerk A28

Enigma Zählwerk con la tapa abierta

13 - 16

Enigma Zählwerk A28

Vista ampliada de la máquina con la tapa abierta

14 - 16

Enigma Zählwerk A28

Vista ampliada de la máquina con la tapa de rotores abierta

15 - 16

Enigma Zählwerk A28

Mecanismo de rotores

16 - 16

Enigma Zählwerk A28

La palanca de acoplamiento de la rueda dentada (OFF/ON), ventanillas y coronas

❮ ❯

1 - 6

Características Enigma Zählwerk A28

El siguiente diagrama ofrece una visión general de las características de la Enigma A28 Zählwerk.

2 - 6

Características Enigma Zählwerk A28

El siguiente diagrama ofrece una visión general de las características de la Enigma A28 Zählwerk.

3 - 6

Características Enigma Zählwerk A28

Descripción técnica de la Enigma A28 Zählwerk.

4 - 6

Características Enigma Zählwerk A28

Patente DE534947 de la Enigma A28 Zählwerk.

5 - 6

Características Enigma Zählwerk A28

Lado izquierdo y derecho de un rotor Enigma A28

6 - 6

Características Enigma Zählwerk A28

Los rotores de la Enigma Zählwerk modelo A28 (izquierda) y de la Enigma modelo G31 (derecha)

❮ ❯

1 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Palanca de acoplamiento (AUS/EIN)

2 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Accionamiento de la manivela

3 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Manivela

4 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Selector de alimentación

5 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Desacoplamiento de los piñones del mecanismo de pasos

6 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Manivela instalada

7 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Contador

8 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Perno de sujeción del panel de lámparas

9 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Sellos de metal

10 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Vista frontal - A28 (A865)

11 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Vista con la tapa abierta - A28 (A865)

12 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Vista con la tapa de rotores abierta - A28 (A865)

13 - 16

Diferencias con máquinas anteriores - Enigma Zählwerk A28

Vista frontal - A28 (A865)

14 - 16

Diferencias de rotores - Enigma Zählwerk A28

Los rotores ordinarios de una Enigma (izquierda) y los rotores de una Enigma Zählwerk (derecha)

15 - 16

Diferencias de rotores - Enigma Zählwerk A28

Lado izquierdo de rotores de Enigma I - Enigma A28 - Enigma G31.

16 - 16

Diferencias de rotores - Enigma Zählwerk A28

Los rotores de la máquina inicial Zählwerk (izquierda) y el modelo Enigma G31 (derecha)

❮ ❯

1 - 17
